L'Art de la panne

Le Guide technique avancé


Choisir une panne, ce n'est pas juste une question de "préférence". C'est de la physique. En nous basant sur les données techniques de Hakko (le leader japonais), nous allons voir pourquoi votre panne actuelle vous empêche peut-être de réussir vos brasures.

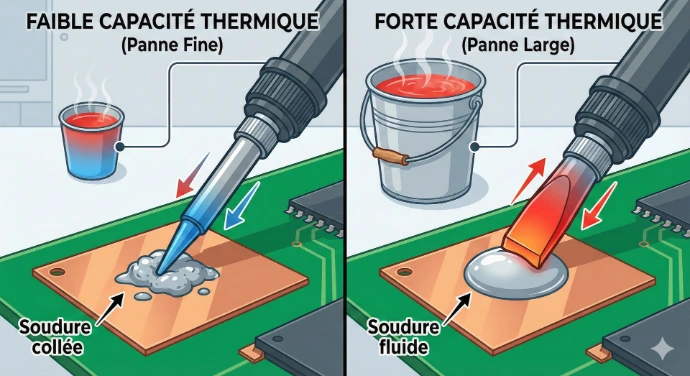

1. Le Concept clé : La capacité thermique

Pour qu'une soudure prenne, il faut chauffer la piste et la patte du composant simultanément. C'est une histoire de surface de contact.

Imaginez que votre panne est un réservoir d'eau chaude.

  • Panne fine (Type I/B) = Un dé à coudre d'eau chaude. Au contact d'une grosse masse froide (la carte), elle refroidit instantanément.

  • Résultat : Soudure collée ("sèche").


  • Panne large (Type D/K) = Un seau d'eau chaude. Au contact de la carte, elle garde sa température.

  • Résultat : Soudure fluide immédiate.

Règle Tech'Care n°1 : Choisissez toujours la panne avec la plus grande masse thermique possible pour votre travail. Ne prenez "fin" que si vous n'avez pas le choix (manque de place).

2. Le Décryptage des Formes

Hakko classe ses pannes par lettres. Voici celles que vous devez connaître pour passer au niveau "Expert".

Les "Classiques"

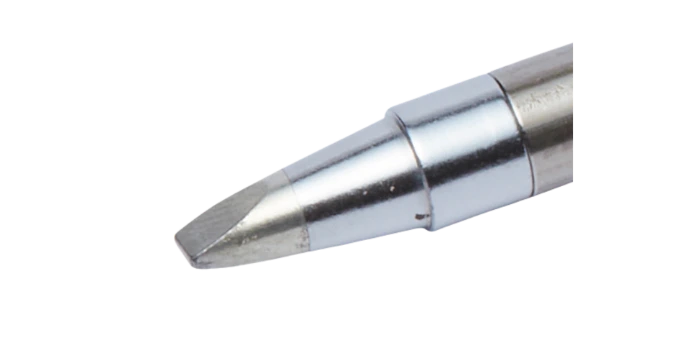

  • Type D (Chisel/Tournevis) :

  • La référence. Elle transfère la chaleur par sa face plate. Idéale pour 80% des tâches (traversant, gros CMS).

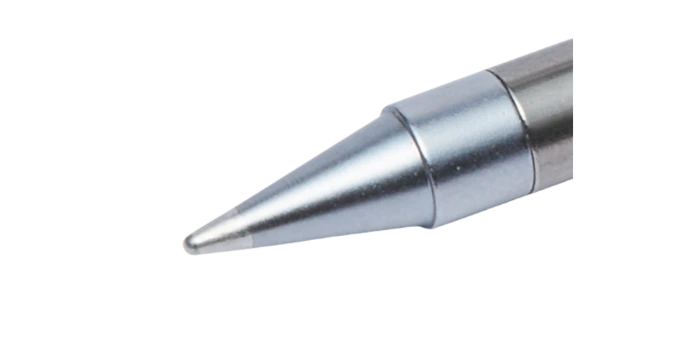

  • Type B (Conique/Crayon) :

  • La "tout-terrain" par défaut. Attention : comme la pointe est fine, elle chauffe moins bien que la D. À utiliser pour les accès difficiles où on doit souder avec le coté de la panne.

Les "Spécialistes" (Celles qui changent la vie)

  • Type BC / C (Bevel/Biseau) :

  • C'est un cône coupé en biseau.

    • Le secret : La face plate permet de garder une goutte d'étain en réserve (effet de tension superficielle).

    • Usage : Géniale pour souder des fils ou faire glisser la soudure sur plusieurs pattes d'un coup.


  • Type BCF (Bevel "Face Only") :

  • Le Secret des Pros La lettre "F" signifie que seul le plat du biseau est étamé. Le reste est chromé et repousse l'étain.

    • Pourquoi c'est génial ? L'étain ne peut pas remonter sur la panne. Il reste piégé sur la face de travail. C'est l'arme absolue pour éviter les ponts de soudure (courts-circuits) entre deux pattes proches.

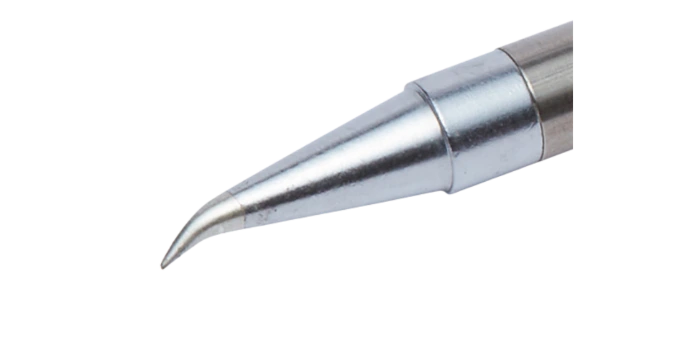

  • Type J (Bent/Coudée) :

  • Une panne fine courbée à 30°.

    • L'avantage : Elle permet de garder le poignet droit tout en soudant des composants difficiles d'accès (comme sous une nappe ou un microscope). C'est la chouchoute des réparateurs de smartphones.

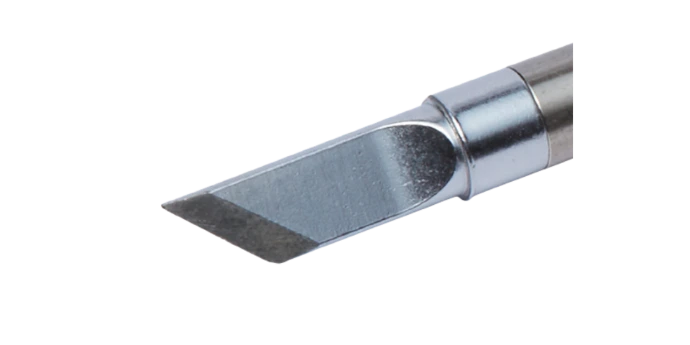

  • Type K (Knife/Couteau) :

  • Elle ressemble à une lame de cutter.

    • La polyvalente : Vous pouvez souder une patte minuscule avec la pointe, ou nettoyer une énorme pastille de masse avec le plat de la lame. C'est souvent la panne préférée pour le nettoyage des BGA (puces graphiques).

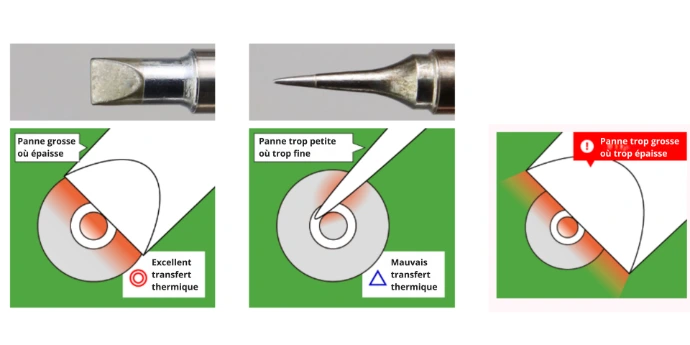

3. Comment choisir la bonne taille ?

  1. Mesurez votre pastille (Land) : La panne doit être à peu près de la même largeur que la pastille.


  3. Trop petit ? Le transfert de chaleur sera trop lent = Risque de surchauffe du composant (car vous restez trop longtemps).


  5. Trop gros ? Risque de toucher le composant d'à côté ou de brûler le circuit imprimé.
