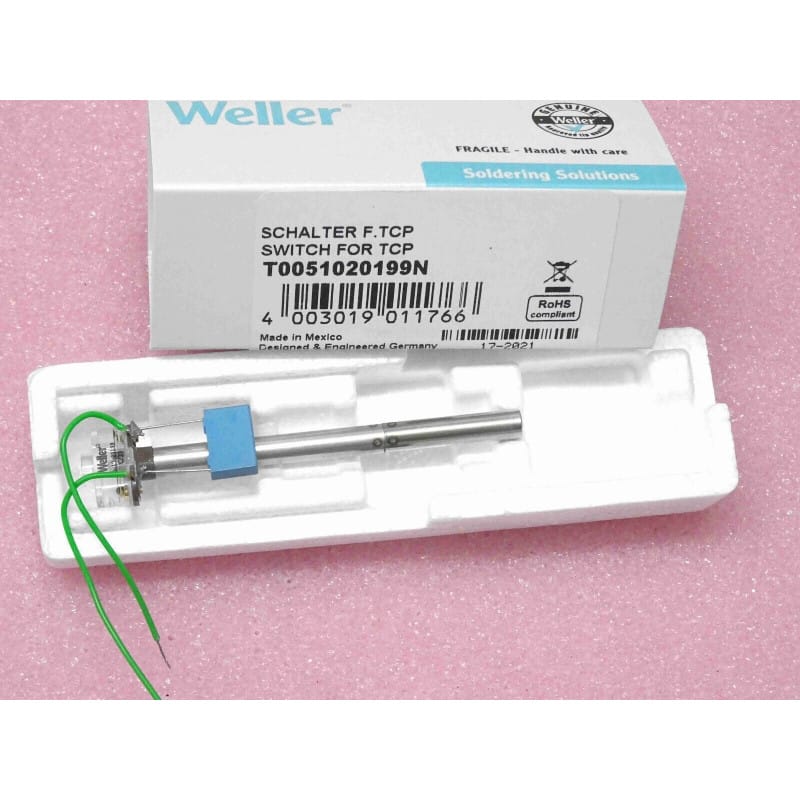

Interrupteur thermomagnétique de régulation interne d'origine constructeur par Weller Tools GmbH (Besigheim, Allemagne), référence catalogue officielle Switch TCP (Schalter TCP / Thermostat TCP), enregistrée sous les codes de commande officiels 0051020199 (T0051020199 / 5 10 201 99). Composant électromécanique central du célèbre système breveté Weller Magnastat, ce commutateur interne est actionné par le champ magnétique de la pastille arrière de la panne (effet Point de Curie). Il est conçu pour la réparation et la remise en état d'origine des fers à souder thermorégulés basse tension Weller TCP 24 V, TCPS, TCP-S, TCP 12 V et TCP-FE associés aux stations d'établi historiques (WTCP-S, WTCP 50, WTCP 51, WTCPR).
Restauration de la Régulation Magnastat d'Origine : Rétablit le fonctionnement automatique du cycle de chauffe sans aucun composant électronique externe.
Contacts Haute Longévité Anti-Arc : Les grains de contact sont traités pour résister aux étincelles de commutation inductive lors de l'ouverture sous 24 V / 2 A (le fameux « clic » caractéristique du fer Weller).
Isolation Haute Température : Supporte l'ambiance thermique sévère régnant à l'intérieur du manche et à proximité immédiate du corps de chauffe 50 W.
Cotes Mécaniques d'Origine : S'insère précisément dans le logement interne du manche TCP et vient parfaitement en alignement avec la pastille arrière de la panne série PT.
Diagnostic de Défaillance de l'Ancien Switch :
Fer froid en permanence : Vérifier à l'ohmmètre (sur fer froid avec une panne insérée) si le contact est bien fermé (0 Ω). S'il reste ouvert ($\infty\ \Omega$) alors que la panne est en place, le switch est usé ou désaimanté.
Fer en surchauffe permanente (panne rougeoyante) : Les contacts internes sont restés collés/soudés par l'arc électrique. Le remplacement par le module neuf 0051020199 est indispensable.
Procédure de Remplacement :
Travailler impérativement sur un fer déconnecté de la station et totalement refroidi.
Dévisser l'écrou moleté, retirer la panne et le fourreau.
Ouvrir le manche du fer TCP en retirant les vis de fixation arrière.
Dessouder ou déconnecter les liaisons reliant l'ancien interrupteur à la résistance et au cordon d'alimentation.
Remplacer le switch par la pièce neuve 0051020199, replacer le condensateur d'antiparasitage en parallèle si présent, et soigner l'isolation des fils sous gaine fibre de verre.
Remonter le manche en vérifiant que la tige avant du switch coulisse librement vers le réceptacle de la panne.
Contrôle Final :
Panne installée à froid : le contact doit être fermé (continuité électrique mesurable aux broches de la fiche 3 fiches / DIN).
À la première chauffe sur la station, vérifier le déclenchement audible du switch dès que la consigne thermique (ex. 370 °C avec une panne 7) est atteinte.
Outillage & Pièces Détachées Magnastat / Interrupteur - Thermostat Switch TCP Weller 0051020199 (T0051020199) pour fer TCPS / TCP 24 V neuf d'origine constructeur.
