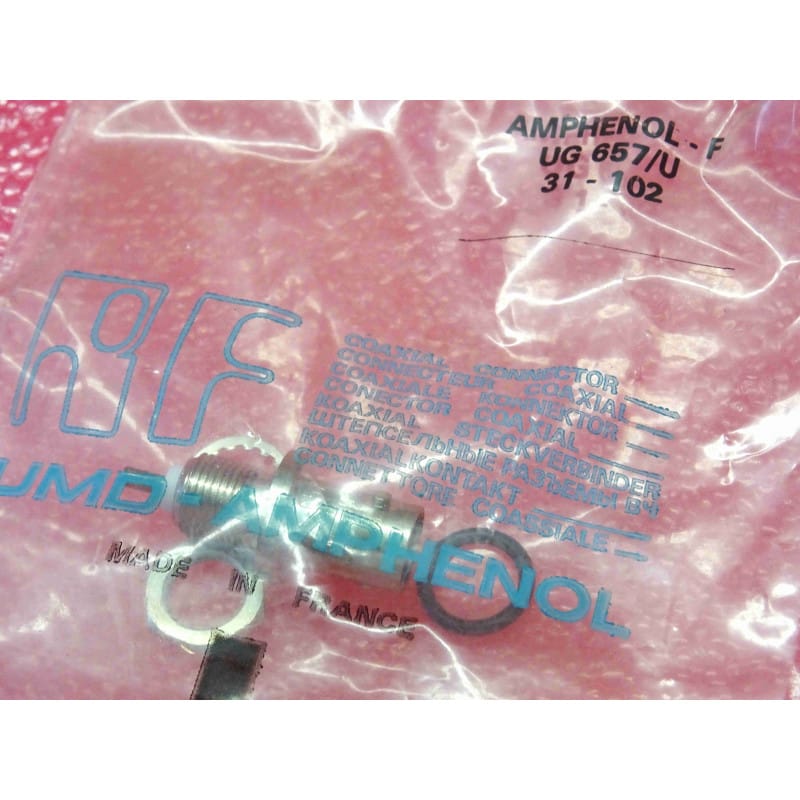

Embase femelle BNC de précision 50 Ohms à visser sur panneau (montage par l'avant), conçue par le fabricant de référence Amphenol (Référence produit : 031-102 / Équivalence militaire : UG-657/U). Ce connecteur châssis miniature à verrouillage baïonnette est spécifiquement conçu pour les applications d'instrumentation et de mesure jusqu'à 4 GHz. Il se distingue par son isolation électrique intégrée (isolant diélectrique PTFE étendu de 1,96 mm) qui isole complètement le corps du connecteur de la masse mécanique du châssis, évitant ainsi les boucles de masse et les bruits parasites. Équipée d'un fût arrière à souder (Solder Cup), cette embase garantit une connexion filaire directe, propre et extrêmement fiable. Matériel neuf sous emballage protecteur.
Qualité Industrielle Amphenol & Masse Isolée (Embase BNC Femelle 50 Ohms / Marque Amphenol / Référence 031-102 - Standard UG-657/U / Montage Châssis - Panneau / Corps Laiton Nickelé / Masse Isolée du Châssis / Fût Arrière à Souder / Diélectrique PTFE / Contacts Argentés / Bande Passante DC à 4 GHz / Neuf). Composant d'instrumentation et d'interconnexion RF indispensable pour les faces avant d'oscilloscopes, générateurs de signaux, baies de mesure et équipements électroniques nécessitant une masse flottante ou isolée.
Quantité : 1 embase individuelle.
Marque / Fabricant : Amphenol (Référence mondiale de la connectique RF et d'interconnexion).
Référence Catalogue : 031-102 (Code MIL : UG-657/U / UG657U).
Type de Composant : Embase BNC Femelle à Encastrer (Straight Receptacle Jack / Bulkhead Front Mount).
Impédance Nominale : 50 Ohms.
Plage de Fréquence Max. : DC à 4 GHz (Applications RF, VHF, UHF, instrumentation et vidéo HF).
Caractéristique Clé (Masse Isolée) : Isolée (Isolated Ground) – Le corps du connecteur est isolé électriquement du panneau de fixation grâce à son épaulement isolant en PTFE étendu (1,96 mm / 0.077").
Mode de Fixation Châssis : Montage traversant par l'avant (Front Mount Bulkhead) avec écrou et rondelle de serrage.
Méthode de Terminaison Arrière : Fût à souder (Solder Cup) pour raccordement direct d'un conducteur/fil d'âme.
Matériaux & Construction :
Corps / Boîtier : Laiton usiné de précision avec finition Nickelé (Résistance élevée à la corrosion et aux manipulations).
Contact Central : Laiton avec finition Plaqué Argent (Conductivité électrique maximale et excellente mouillabilité de la soudure).
Isolant Diélectrique : PTFE (Téflon haute résistance thermique supportant de -65 °C à +165 °C).
Verrouillage : Baïonnette standard 1/4 de tour (BNC Bayonet).
Classification Export : EAR99.
État : Neuf sous conditionnement d'origine ou individuel.
Atouts de l'Embase Amphenol 031-102 (UG-657/U) :
Élimination Régoureuse des Boucles de Masse : Grâce au corps isolé du panneau, la masse du signal d'entrée reste totalement séparée de la terre/masse mécanique du coffret métallique. C'est le composant indispensable pour éviter la ronflette secteur (50 Hz) ou les boucles d'injection de bruit sur les signaux de mesure faibles.
Facilité de Câblage avec Fût à Souder : Le fût creux à l'arrière permet un étamage propre et un maintien mécanique parfait de l'âme du câble ou du fil de liaison interne sans risque de bavure.
Robustesse Thermique & Métrologique : L'isolant PTFE (Téflon) résiste aux températures de fer à souder lors du montage (jusqu'à 165 °C en fonctionnement) sans se déformer ni modifier l'alignement de la broche centrale.
Applications Principales :
Équipement des faces avant/arrière d'instruments de mesure (oscilloscopes, générateurs de fonctions, fréquencemètres, cartes d'acquisition).
Intégration sur coffrets électroniques métalliques nécessitant un point de masse flottant ou dédié.
Réalisation de bancs de test et baies de contrôle haute fréquence jusqu'à 4 GHz.
