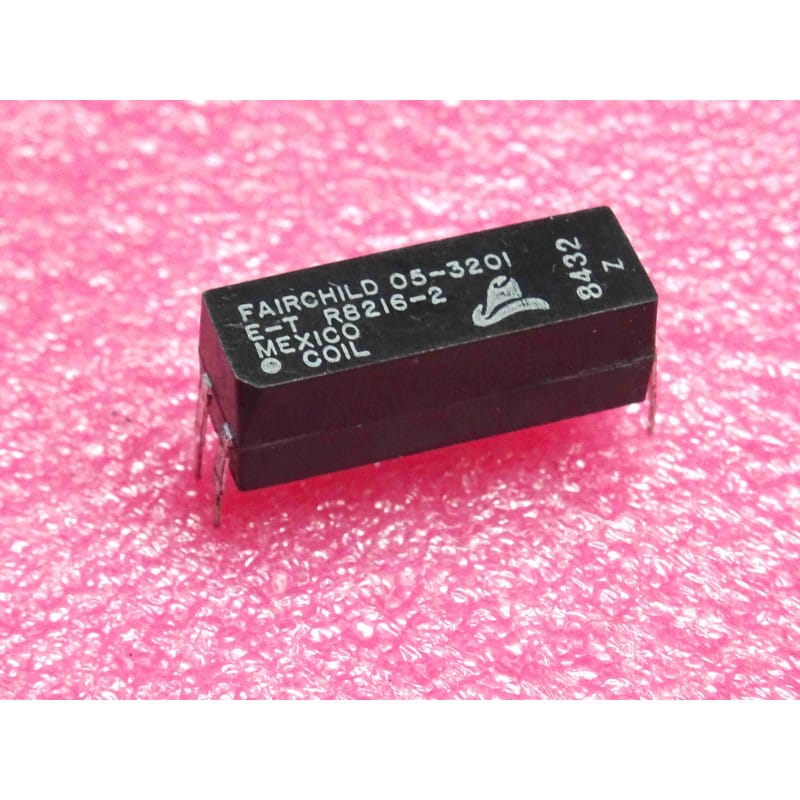

Le relais électromagnétique miniature de la marque Fairchild de référence 05-3201 (doté de 4 broches et affichant des dimensions ultra-compactes de 24 x 8 x 8 mm) est un composant électromécanique de haute précision d'époque, conçu pour l'implantation sur circuit imprimé ou l'intégration dans des équipements électroniques professionnels et des systèmes de commande exigeants.
Type de Composant : Relais électromagnétique miniature de signal / commutation.
Fabricant / Référence : Fairchild / 05-3201.
Format & Encombrement : Boîtier compact de 24 x 8 x 8 mm (Pattes comprises / dimensions optimisées pour les cartes à haute densité d'intégration).
Configuration des Broches : 4 broches (Architecture typique pour l'alimentation de l'enroulement de bobine et une voie de contact de commutation).
Signification de la conception :
Qualité Fairchild : Savoir-faire historique reconnu dans les composants électroniques et semi-conducteurs, garantissant une bonne précision d'enroulement, une fiabilité des contacts et une excellente stabilité mécanique.
Repérage et Connexion : Référez-vous impérativement aux marquages sérigraphiés sur le boîtier ou à la documentation technique d'époque pour identifier l'affectation exacte des 4 broches (bornes de la bobine et voies de contact) avant toute implantation ou câblage.
Environnement : Systèmes électroniques industriels, équipements de mesure, cartes de commande et appareils professionnels nécessitant un composant miniature d'origine.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation à l'excitation, résistance de bobine anormale (coupure du fil fin) ou oxydation superficielle des broches liée à son stockage.
Mesures : Mesurer systématiquement la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur la voie de contact lors d'une excitation hors circuit.
Recommandations de Montage & Restauration :
Précautions de Brasage : Utilisez un fer à souder à température contrôlée pour fixer les broches sur le circuit imprimé, en évitant de maintenir la chaleur trop longtemps pour préserver l'intégrité thermique du boîtier plastique et du mécanisme interne.
