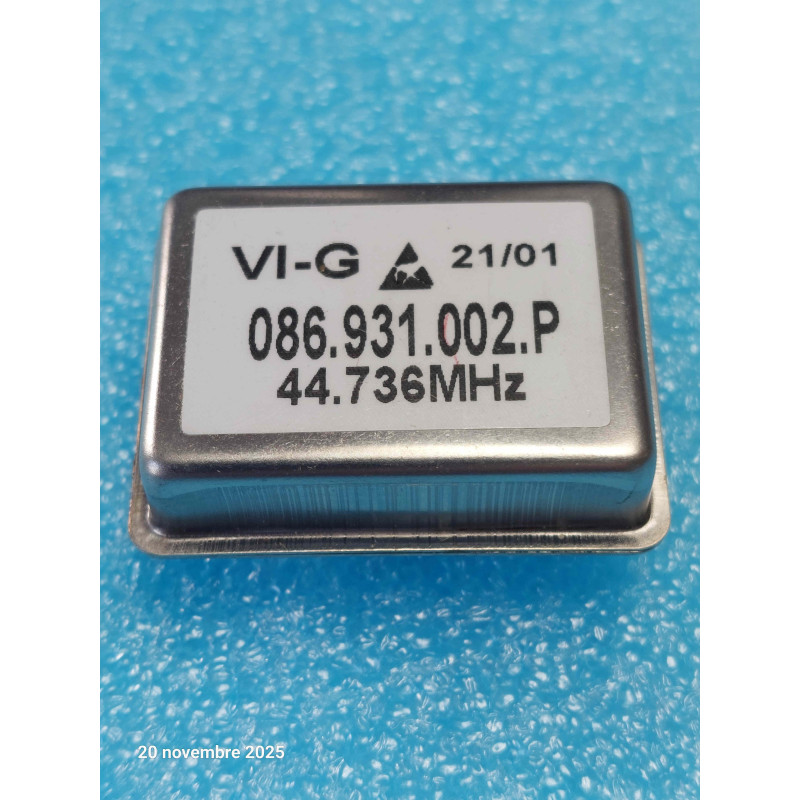

Oscillateur à Quartz Actif / VCXO KVG VI-G Réf. 086.931.002P / 086931002P – Fréquence 44,736 MHz (Norme Télécom DS3 / T3) – Boîtier Métallique Blindé Traversant 5 Broches

Oscillateur à quartz intégré de très haute précision (VCXO / Clock Oscillator), fabriqué en Allemagne par KVG (Krystalle von Gewerbe), référence VI-G 086.931.002P (ou 086931002P). Calibré sur la fréquence normalisée des télécommunications de 44,736 MHz (44,736000 MHz / 44.736 MHz, fréquence standard de transmission DS3 / T3 à 44,736 Mbit/s), ce module en boîtier métallique blindé hermétique à 5 broches traversantes intègre l'étage oscillateur complet et une entrée de commande/ajustement de fréquence en tension (Voltage Control).

Points Forts & Spécificités Techniques

• Fréquence Standard DS3 / T3 (44,736 MHz) : Fréquence d'horloge maîtresse pour le traitement des trames réseau haut débit, liaisons par fibre/coaxial et processeurs de démultiplexage.

• Précision & Qualité Allemande KVG : Conception professionnelle garantissant une excellente pureté spectrale, un bruit de phase extrêmement bas et une dérive thermique minimale.

• Fonction VCXO (5 Broches) : Permet l'asservissement en fréquence par tension continue via une boucle PLL externe ou un potentiomètre d'ajustement fin.

• Blindage Électromagnétique Intégral : Boîtier métallique étanche relié au potentiel de référence pour une immunité maximale contre les interférences RF extérieures.

Conseils d'Atelier & Intégration

1. Repérage des Broches & Polarité :

   • Identifier le repère visuel (point indicateur ou coin du boîtier) marquant la broche 1.

   • Vérifier scrupuleusement la broche d'alimentation (+5V), la masse (GND), la sortie horloge (OUT) et la broche de tension de commande (Vc) avant mise sous tension.

2. Découplage & Filtrage :

   • Placer un condensateur céramique de 100 nF (0,1 µF) au plus près des broches d'alimentation pour éliminer les transitoires de commutation HF.

   • Si la broche de commande en tension (Vc) n'est pas connectée à une boucle PLL, la polariser avec une tension fixe médiane de référence (ou filtrer la ligne avec une capacité de 10 nF) pour garantir la fréquence nominale.

3. Brasage & Support :

   • L'utilisation d'un support CI adapté (tulipe ou lyre) est fortement conseillée pour éviter de soumettre le module à la chaleur directe du fer.

   • En soudure directe, utiliser un fer thermostaté (300-320 °C max) rapidement (moins de 3 secondes par broche).

Composants Télécom & Horloge Active / Oscillateur VCXO KVG VI-G 086.931.002P 44,736 MHz 5 broches neuf.
