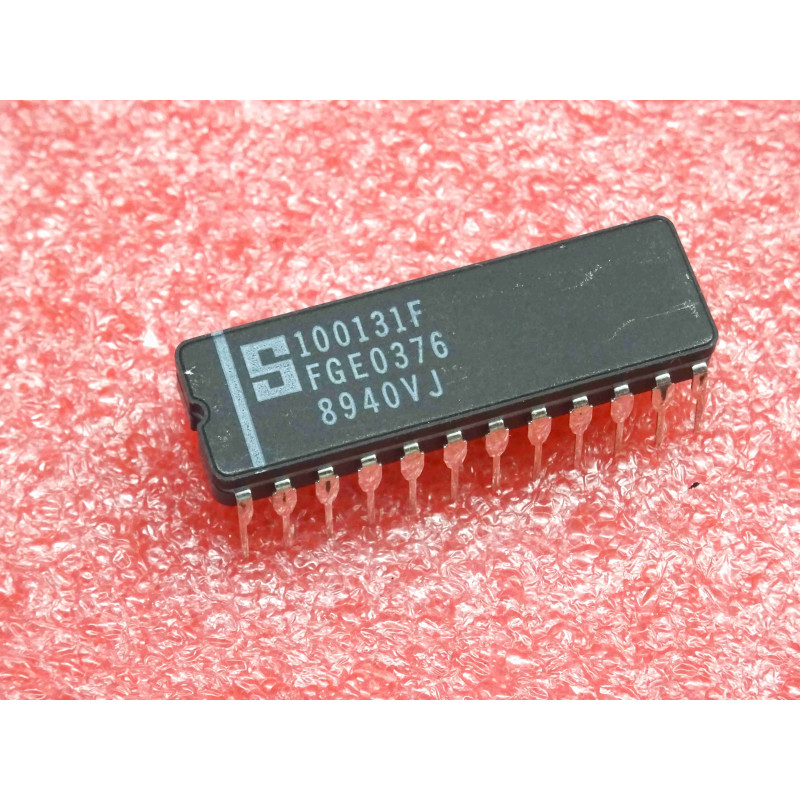

Le 100131F est un circuit intégré logique ultra-rapide de la famille ECL (Emitter-Coupled Logic) de la série 100K. Il intègre trois bascules de type D indépendantes fonctionnant selon le principe maître-esclave. Conçu historiquement par Signetics dans un boîtier céramique plat haute fiabilité (Flatpack), ce composant offre des temps de propagation microscopiques. C'est une puce critique pour le dépannage de supercalculateurs vintage, d'équipements de télécommunication haute fréquence ou d'instruments de mesure de laboratoire (fréquencemètres, analyseurs) des années 80.
Note technique :
Technologie ECL (Logique à commutation de courant) : Contrairement aux circuits TTL ou CMOS, les transistors internes de l'ECL ne saturent jamais. Ils commutent le courant entre deux branches, ce qui élimine les pointes de courant de commutation et permet d'atteindre des fréquences de fonctionnement de plusieurs centaines de mégahertz (MHz), voire du gigahertz (GHz).
Alimentation Négative : En logique ECL, le rail positif (VCC) est relié à la masse de la carte (0V) pour minimiser l'impact du bruit de l'alimentation sur les signaux logiques, tandis que la broche VEE est alimentée en -4,5V. Les niveaux logiques sont eux aussi négatifs (Haut $\approx$ -0,9V, Bas $\approx$ -1,7V).
Conseils Pro :
Fragilité des broches Flatpack Céramique : Le boîtier céramique "F" possède des broches plates et souples très fragiles. Ne les pliez pas de manière répétée. Lors du stockage ou de la manipulation, veillez à ne pas exercer de torsion sur le corps en céramique pour éviter de micro-fissurer le scellé étanche en verre entourant les broches.
Maintenance & Diagnostic (Signaux ECL) :
Le piège de la sonde d'oscilloscope : N'essayez pas de mesurer les signaux du 100131F avec une sonde standard de 10 MOhms/15 pF directement sur un bus rapide. La capacité de la sonde écrasera le signal ECL. Utilisez une sonde active à très faible capacité ou une impédance de 50 Ohms adaptée si la carte intègre des résistances de terminaison vers -2V.
Terminaisons de ligne obligatoires : Les sorties ECL sont de type émetteur ouvert. Pour observer un signal correct en sortie, chaque ligne doit être chargée par une résistance externe (généralement 50 Ohms reliée à -2V, ou un réseau équivalent de Thévenin connecté entre 0V et -4,5V). Si la résistance de charge est coupée, la sortie restera flottante ou aberrante.
