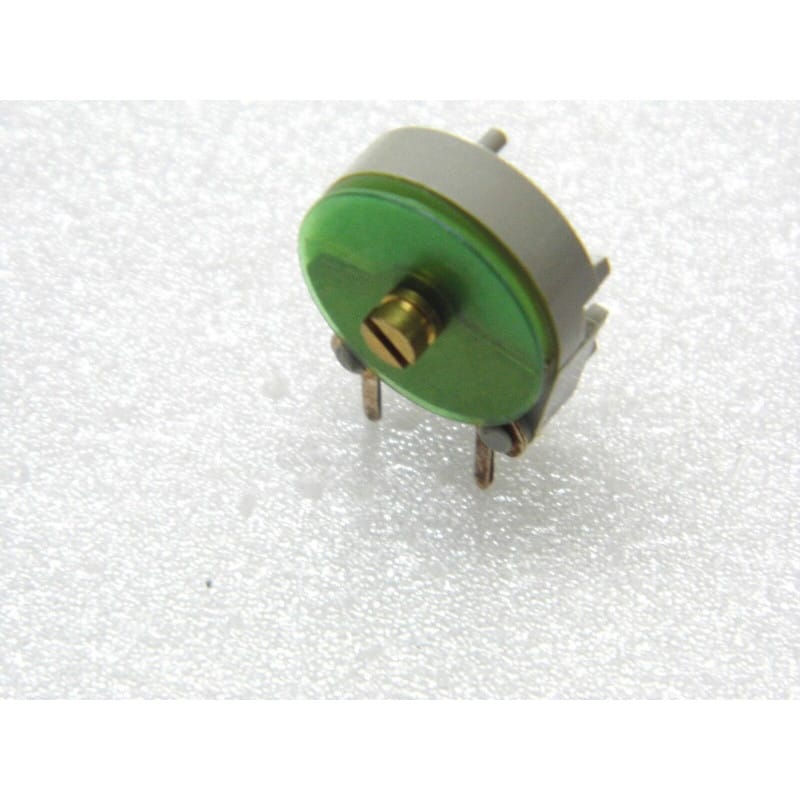

Le lot de 3 condensateurs ajustables (variables) miniatures d'une valeur maximale de 100 pF, dotés d'une configuration coudée et d'une tête fendue pour un réglage précis au tournevis, est un composant passif de précision, conçu pour l'accord d'fréquence, le calibrage d'oscillateurs et l'ajustement de circuits RF ou analogiques.
Type de Composant : Condensateur ajustable / variable rotatif traversant (Trimmer Capacitor).
Valeur / Capacité Maximale : 100 pF.
Orientation / Connexion : Modèle coudé (Right Angle), facilitant l'implantation horizontale ou le réglage latéral sur le circuit imprimé.
Interface de Réglage : Tête fendue (ajustement mécanique par tournevis isolé de préférence).
Conditionnement : Lot de 3 pièces.
Signification de la conception :
Précision & Accord Fin : Permet d'ajuster dynamiquement une faible valeur capacitive pour caler une fréquence d'oscillation, accorder un circuit LC ou compenser des tolérances de câblage dans les étages radiofréquence, les récepteurs ou l'instrumentation.
Repérage et Connexion :
Les condensateurs ajustables possèdent généralement une armature fixe et une armature mobile reliées à des broches spécifiques. Veillez à respecter le brochage du fabricant pour minimiser les capacités parasites lors du réglage.
Environnement : Circuits oscillateurs, étages RF, récepteurs radio, filtres sélectifs et équipements de mesure ou de communication anciens et modernes.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Instabilité de fréquence, impossibilité d'effectuer un accord correct, ou usure/rupture de la piste ou de la vis de réglage suite à des manipulations excessives.
Mesures : Contrôler la variation de capacité entre les bornes à l'aide d'un capacimètre en faisant pivoter délicatement l'axe.
Recommandations de Montage & Restauration :
Précautions de Réglage et de Brasage : Utilisez impérativement un tournevis d'ajustement amagnétique et isolant (en plastique ou en céramique) pour effectuer les réglages sous tension sans perturber le champ électromagnétique ni risquer de court-circuit. Pour le brasage, maintenez une température modérée pour ne pas endommager les éléments diélectriques internes.
