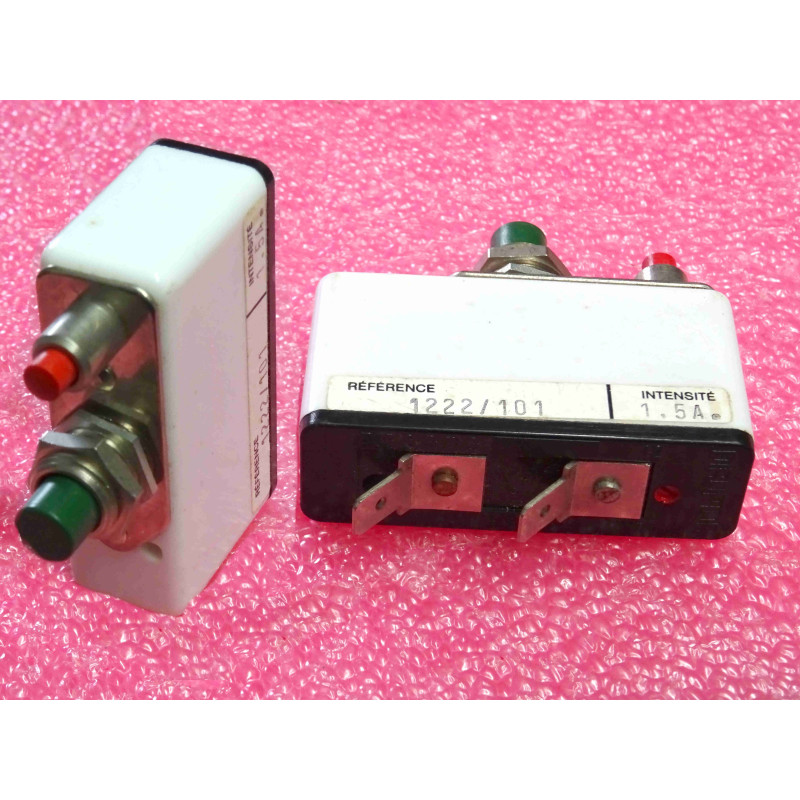

Ce disjoncteur miniature unitaire de haute fiabilité d'origine constructeur Stopcircuit (Gamme Diruptor / Référence : 1222/101) est un organe de coupure et de protection magnéto-thermique spécialement calibré pour les circuits basse puissance, l'électronique de commande et l'instrumentation industrielle.
Calibré à 1,5 A, il assure une protection fine et sélective des transformateurs de commande, bobines de relais, cartes électroniques et petits moteurs contre les surcharges lentes et les courts-circuits francs. Doté d'un encombrement réduit de 30 × 56 × 18 mm avec commande manuelle et réarmement frontal par bouton-poussoir / basculeur, il remplace avantageusement les porte-fusibles traditionnels en supprimant le besoin de consommables. Livré 100 % neuf de stock d'origine.
Calibre Fin de Sécurité (1,5 A) : Permet une sélectivité rigoureuse sur les circuits de commande et de signalisation, déclenchant avant la détérioration des transformateurs ou des sorties relais en amont.
Réarmement Instantané : Remplace les fusibles 5 × 20 mm ou 10 × 38 mm en évitant les temps d'arrêt machine liés à la recherche d'une cartouche de rechange.
Conception Robuste Stopcircuit : Mécanisme éprouvé résistant aux vibrations d'armoires et aux environnements industriels sévères.
Applications Recommandées :
Circuits de Commande & Automatismes : Protection individuelle des boucles de sécurité, des entrées d'automates programmables et des primaires de petits transformateurs 230 V / 24 V.
Électronique de Puissance & Bancs de Test : Sécurisation de ventilateurs d'armoires, alimentations linéaires de laboratoire et appareils de mesure d'atelier.
Consignes de Pose & Raccordement :
Insertion en série : Câbler le disjoncteur en série sur la phase (en AC) ou sur le pôle positif (en DC) de la ligne protégée de 1,5 A.
Après déclenchement : Identifier et éliminer la cause du défaut (court-circuit ou surconsommation) avant de réarmer le poussoir frontal (respecter un temps de repos de quelques secondes pour le refroidissement du bilame thermique).
Protection Électrique, Coupe-Circuits & Diruptor / Fabricant : STOPOIRCUIT / Modèle : 1222/101 / Calibre : 1,5 A / Déclenchement : Magnéto-thermique / Dimensions : 30 × 56 × 18 mm / État : 100 % Neuf.
