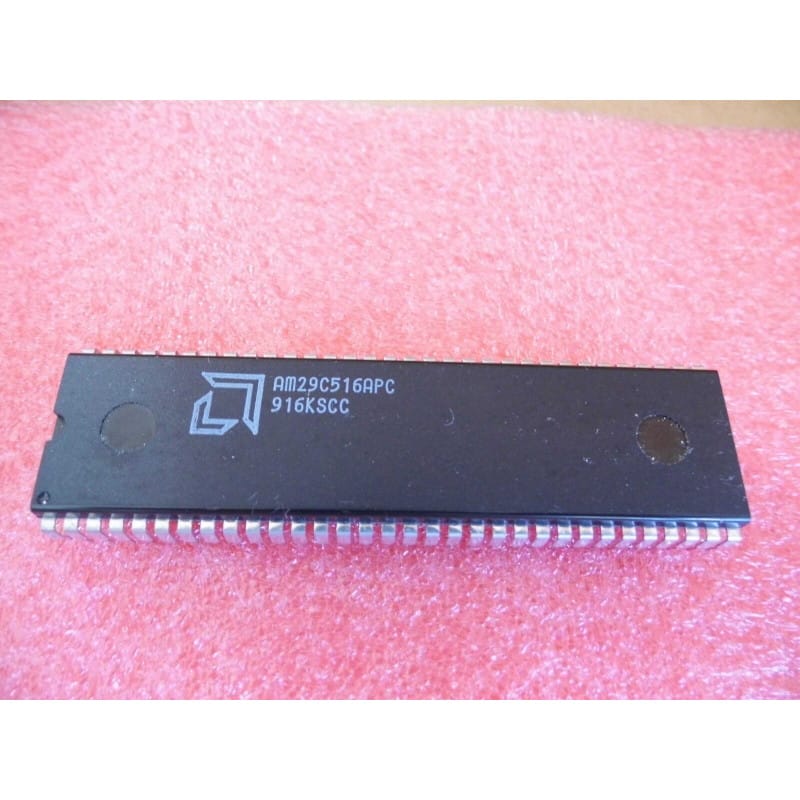

Le AM29C516APC (développé et fabriqué par le constructeur américain d'élite AMD - Advanced Micro Devices) est un circuit intégré de traitement numérique de signal (DSP) haute vitesse d'importance historique. Directement conçu pour concurrencer et surpasser les équivalents bipolaires de l'époque (tels que la série TRW MPY016), il s'agit d'un multiplicateur parallèle 16 x 16 bits à faible consommation (16-Bit x 16-Bit Parallel Multiplier).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte un imposant format DIP64 (double en ligne à 64 broches, pas de 600 mil) conçu pour offrir des performances d'interfaçage robustes.
Dans la nomenclature d'AMD :
Le préfixe "AM" identifie la production d'origine par Advanced Micro Devices.
Le radical "29" ou "29C" rattache ce circuit à la célèbre famille des processeurs en tranches (bit-slice) et composants DSP rapides d'AMD, la lettre "C" spécifiant l'utilisation d'une technologie de fabrication CMOS moderne et économe.
Le radical "516" caractérise l'architecture de multiplication parallèle 16 bits avec registres d'entrée/sortie indépendants.
Le suffixe "APC" désigne le boîtier plastique DIP à 64 broches (P), la révision ou vitesse standard (A), ainsi que la plage de température commerciale (C, de 0°C à 70°C).
Ce composant d'époque est une pièce technologique recherchée des années 80 et 90. Grâce à sa très faible consommation comparativement aux anciens équivalents bipolaires, il équipait les cartes d'accélération de calculs graphiques, les filtres numériques rapides, les systèmes de traitement d'images radar et médicaux, ainsi que les instruments de mesure et de télécommunications haut de gamme.
Architecture CMOS à Faible Consommation : Contrairement aux modèles de technologie bipolaire pure de TRW ou de MMI d'époque (qui consommaient plus d'un ampère et chauffaient énormément), la version CMOS d'AMD offre des temps de calcul extrêmement courts tout en réduisant considérablement la dissipation thermique d'atelier.
Traitement Parallèle en un Cycle : Réalise la multiplication complète de deux mots de 16 bits (signés en complément à deux ou non signés) et présente le résultat complet de 32 bits en sortie en un seul cycle d'horloge.
Registres Indépendants et Compatibilité TTL : Équipé de registres d'entrée de données de 16 bits (X et Y) ainsi que de registres de sortie de 16 bits (LSP - produit de poids faible et MSP - produit de poids fort) dotés d'une compatibilité totale avec les niveaux de tension logique TTL d'époque.
Le Principe des Registres (Le verrouillage des données) :
L'AM29C516APC dispose d'entrées d'horloge indépendantes pour le registre X (CLK X) et le registre Y (CLK Y). Les données présentes sur les bus d'entrée d'époque ne sont prises en compte pour le calcul qu'au moment de l'impulsion d'horloge. Le résultat de la multiplication (32 bits) est verrouillé de la même manière dans les registres de sortie par l'horloge de sortie (CLK P).
Si vos sorties restent désespérément figées sur une ancienne valeur malgré le changement de vos entrées, inspectez à l'oscilloscope la présence et la propreté de ces signaux d'horloge d'origine.
Diagnostic Express à l'Établi (Instabilité ou erreurs de calcul) :
Erreurs transitoires ou glitchs de calcul à fréquence élevée :
Bien que de technologie CMOS à plus faible consommation moyenne, l'AM29C516APC génère des pics de courant transitoires extrêmement violents sur ses lignes d'alimentation lors des transitions simultanées des bits de calcul.
Règle absolue d'atelier : Un condensateur de découplage de haute qualité (céramique multicouche à très faible résistance série de 100 nF) doit être soudé directement sous la carte d'époque, au plus près des broches d'alimentation Vcc et de masse GND de la puce. Sans cela, le bruit d'auto-induction des pistes perturbe la justesse des opérations arithmétiques internes.
Commande de format (Le choix Signé / Non Signé) :
Le comportement mathématique de la puce dépend directement de l'état logique appliqué sur les broches de configuration de format (TCX et TCY - Two's Complement). Si une de ces lignes présente une mauvaise soudure d'époque ou reste flottante, le circuit calculera des signes erronés dès que le bit de poids fort (MSB) passera à l'état haut.
Recommandations de Restauration & Soudage :
Le format DIP64 est particulièrement sensible aux contraintes mécaniques et thermiques lors des manipulations. Pour la réparation ou la restauration de vos cartes d'époque, l'installation d'un support de précision DIP64 (pas de 600 mil) est vivement recommandée.
Utilisez de préférence un support de précision à contacts dorés ou étamés de qualité industrielle pour garantir une excellente connexion électrique sur les 64 points.
Pour dessouder proprement l'ancien composant sans abîmer les précieuses pistes d'époque en bakélite ou en époxy double face, employez une tresse à débraser imprégnée de flux de qualité ou une station de dessoudage à aspiration régulée.
Si vous réalisez une soudure directe, réglez votre fer entre 280 et 300 degrés maximum, en limitant le contact thermique à 2 secondes par broche. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour supprimer tout résidu acide de flux d'époque.
