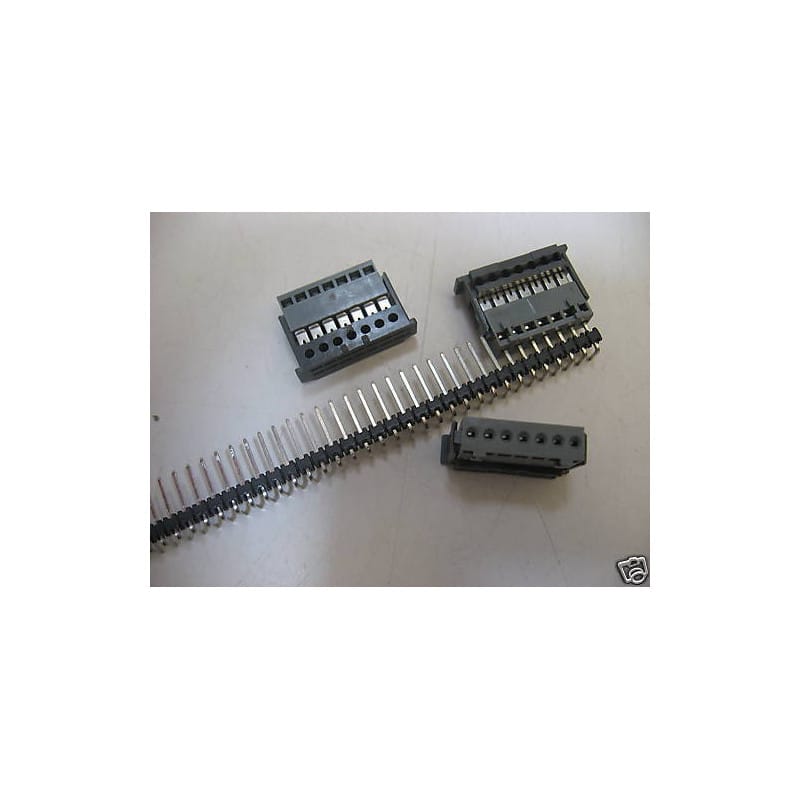

Lot de 10 connecteurs femelles 7 contacts (7 voies / 7 pins) au pas standard universel de 2,54 mm (0,1 pouce) de qualité industrielle / classe professionnelle, fabriqués par le spécialiste allemand de la connectique Stocko Contact (Gamme type MKS 2.54 / MKF 2.54).
Ces connecteurs sont spécifiquement conçus pour l'enfichage direct sur barrettes de broches mâles au pas de 2,54 mm (broches carrées 0,64 mm x 0,64 mm ou rondes, droites ou coudées, type HE13 / HE14). Leur système de raccordement s'effectue par sertissage par pression / déplacement d'isolant (IDC / Auto-dénudant) : le fil réseau/nappe est inséré dans l'encoche et la pression du capot ou d'un outil de presse vient guider l'âme du conducteur dans le contact guillotine sans avoir besoin de dénuder préalablement le fil. Matériel neuf sous packaging d'atelier.
Lot de 10 Connecteurs Femelles 7 Voies / Marque : Stocko Contact (Qualité Industrielle Allemande) / Gamme : MKS 2500 / MKF 2500 (Série 2,54 mm) / Nombre de Contacts : 1 Rangée de 7 Voies (1x7 Pins) / Pas (Pitch) : 2,54 mm (0,1") / Compatibilité Mâle : Barrettes de Broches Mâles 2,54 mm (Broches 0,64 x 0,64 mm / HE13 - HE14) / Technique de Raccordement : Déplacement d'Isolant à Pression (IDC / Insulation Displacement Connector / Auto-Dénudant) / Section de Fil Compatible : AWG 28 à AWG 22 (Fils Souples / Nappes Méplat de 0,08 mm² à 0,34 mm²) / Contacts Interne : Bronze Phosphore Traité Étamé ou Plaqué Or à Forte Pression d'Enfichage / Corps Isolant : Polyamide (PA66) / PBT Gris ou Naturel Auto-Extinguible (UL94V-0) avec Détrompeurs de Polarité / Courant Nominal Max. : 3 A / Tension Max. : 250 V AC/DC / Neuf. Composant professionnel d'interconnexion pour faisceaux électriques, cartes de commande, capteurs, automatismes et maintenance.
Marque / Fabricant : Stocko Contact (Référence industrielle allemande pour l'électroménager, l'automobile et l'industrie).
Contenu du Lot : 10 connecteurs femelles 7 voies identiques.
Configuration : 1 rangée de 7 contacts (1x7 pins).
Pas (Pitch) : 2,54 mm (0,1 pouce), standard universel de la connectique carte-à-fil.
Technologie de Sertissage :
Sertissage par Pression (IDC / Auto-dénudant) : La guillotine interne traverse la gaine isolante du fil lors du pressage, assurant un contact étanche à l'air et résistant aux vibrations.
Gain de Temps : Pas de dénudage de fil, pas de soudure ni de micro-sertissage broche par broche à la pince à sertir manuelle.
Câbles Compatibles :
Fil individuel souple multi-brins ou câble nappe méplat de 0,08 mm² à 0,34 mm² (AWG 28 / AWG 26 / AWG 24 / AWG 22).
Matériaux & Construction Stocko :
Contacts Interne : Bronze au phosphore usiné avec traitement étamé haute pression (Tin Plated) offrant un essuyage parfait de la broche mâle à l'enfichage.
Corps Isolant : Polyamide PA66 / PBT auto-extinguible (UL94V-0) robuste avec nervures de detrompage et verrouillage mécanique latéral.
Caractéristiques Électriques :
Courant Nominal Max. : 3 A par contact.
Tension Max. : 250 V AC / DC.
Résistance de Contact : Inférieure à 10 mOhms.
État : Neuf d'atelier.
Avantages de la Connectique Stocko IDC vs Connecteurs à Sertir Individuels (type Dupont) :
Régularité & Fiabilité : Contrairement aux cosses Dupont serties à la pince manuelle qui peuvent se déformer ou mal pincer le brin, le système à guillotine Stocko applique une force de pression calibrée qui garantit une jonction à froid étanche aux gaz (Gas-tight connection).
Accélération du Câblage : Idéal pour réaliser rapidement des nappes ou faisceaux de 7 fils parfaitement ordonnés et alignés.
Conseils de Montage / Insertion en Atelier :
Préparation des Fils : Couper les 7 fils bien d'équerre à la longueur souhaitée. Ne pas dénuder l'extrémité des fils.
Positionnement : Insérer les 7 fils dans les canaux de guidage à l'arrière du corps isolant Stocko jusqu'à la butée mécanique.
Pressage / Sertissage :
Avec Pince / Presse IDC Stocko : Utiliser la pince de sertissage pour connecteurs IDC.
En Atelier (Méthode Alternative) : À défaut d'outil dédié, utiliser un petit étau d'établi à mât plat ou une pince multiprise à mâchoires parallèles. Comprimer progressivement et fermement le poussoir/capot plastique dans le corps du connecteur jusqu'à l'encliquetage complet des crans de verrouillage de chaque côté.
Contrôle : Inspecter visuellement par le capot plastique transparent/ajouré que l'isolant du fil est bien traversé et que le brin central est bien pincé dans le contact métallique.
