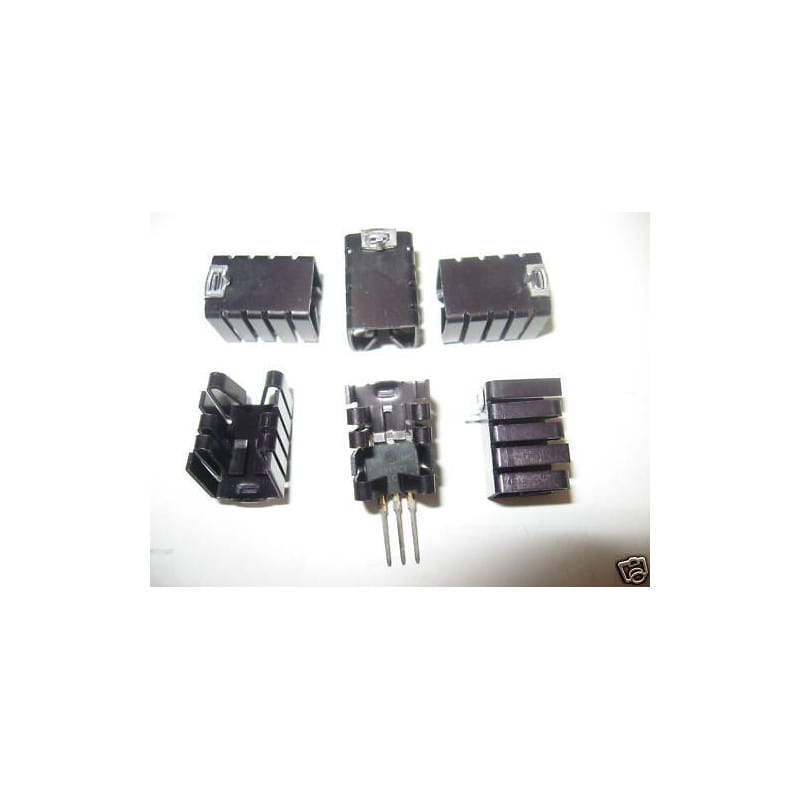

Lot de 20 dissipateurs thermiques profilés clipsables sans vis pour montage horizontal / à plat sur circuit imprimé (Low-Profile Horizontal PCB Mount Clip-On Heat Sink Lot), spécialement conçu pour les boîtiers de puissance TO-220 (TO-220AB, TO-220AC, TO-220FP, TO-126) (équivalents industriels séries Aavid 5770 / 5800, Fischer Elektronik SK 409, Wakefield-Vette 298), destiné aux techniciens de maintenance en électronique de puissance, concepteurs d'alimentations compactes à profil bas, convertisseurs DC-DC, variateurs et électroniciens d'atelier.
Ces dissipateurs thermiques sont réalisés en cuivre ou aluminium embouti/extrudé à haute conductivité thermique avec finition étamée ou anodisée. Spécifiquement développés pour les boîtiers d'appareils compacts où la hauteur sous plafond est restreinte (châssis rack 1U/2U, boîtiers slim), ils disposent d'un système de clip à pression élastique intégré permettant de fixer instantanément le composant sans aucune visserie, ainsi que de pattes métalliques verticales à piquer directement dans les perçages du circuit imprimé (PCB) pour un maintien mécanique rigide et une mise à la masse/plan thermique par soudure. Ils assurent une résistance thermique typique comprise entre 18 °C/W et 24 °C/W en convection naturelle (et moins de 10 °C/W sous flux d'air forcé), permettant de dissiper en continu de 2 W à 6 W par composant à plat.
Format Plat Horizontal Bas Profil (Low-Profile Horizontal Mounting) :
Permet de monter le transistor ou régulateur TO-220 plié à 90° parallèlement au PCB, réduisant la hauteur hors-tout à moins de 10-12 mm pour les intégrations en boîtiers ultra-compacts.
Système de Fixation Clipsable par Pression Élastique :
Plaquage mécanique instantané et constant du composant contre la surface de dissipation sans tournevis, vis ni écrou ; insensible au desserrage causé par les vibrations.
Pattes d'Ancrage Métalliques à Piquer & Souder sur PCB :
Deux pattes rigides étamées intégrées à insérer dans le circuit imprimé pour une excellente tenue mécanique et un drainage thermique auxiliaire vers les plans de cuivre.
Large Compatibilité Semi-Conducteurs TO-220 :
Idéal pour les régulateurs de tension pliés (LM317, LM78xx, LM79xx), MOSFETs (séries IRF, STP), Triacs (BTA12, BTA16) et diodes Schottky (STPS, MBR).
Gain de Temps & Fiabilité d'Assemblage en Atelier :
Montage et remplacement de composants ultra-rapides lors du prototypage ou de la réparation de cartes mères et alimentations.
État : Matériel 100% neuf de stock (NOS / New Stock), profilés propres, pattes d'ancrage étamées prêtes pour le brasage.
Procédure d'Assemblage à Plat sur PCB :
Plier les broches du boîtier TO-220 à 90° à l'aide d'une pince plate à environ 4-5 mm du corps plastique.
Appliquer une très fine pellicule uniforme de pâte thermique sur la semelle métallique du composant.
Clipser le boîtier TO-220 dans le logement du dissipateur : la lame-ressort vient plaquer fermement le corps du composant contre la semelle de dissipation.
Insérer l'ensemble (pattes du dissipateur + broches du semi-conducteur) dans les perçages correspondants du circuit imprimé et braser l'ensemble à l'étain.
Consignes d'Isolation Électrique du Boîtier :
Si la semelle métallique du composant TO-220 est reliée à un potentiel actif (VOUT, Drain, Collecteur, Cathode) et que les pattes du radiateur sont soudées à un plan de masse PCB :
Utiliser un semi-conducteur en boîtier totalement isolé plastifié (type TO-220FP / FullPack).
Ou insérer une feuille isolante souple fine (type Sil-Pad / pad silicone découpé) sous la semelle métallique avant clipsage.
Domaines d'Application Clés en Atelier :
Alimentations à Découpage Extra-Plates (SMPS Slim & Racks 1U) : Dissipation thermique des transistors primaires et diodes secondaires sans dépasser la hauteur limite du boîtier.
Cartes Mères & Contrôleurs Embarqués : Régulation locale 5 V / 3,3 V via LM7805 ou LM317 montés à plat pour ne pas gêner les cartes filles.
Variateurs & Pilotes de Moteurs DC : Évacuation calorifique des ponts en H et MOSFETs sur platines de commande robotiques et industrielles.
Consignes de Soudure :
Chauffer franchement la pastille de cuivre et la patte d'ancrage du radiateur avec un fer d'au moins 50 W à 60 W pour assurer une bonne prise mécanique et thermique de la soudure sur le plan de masse.
Quincaillerie Électronique & Gestion Thermique / Lot de 20 Dissipateurs Thermiques Clipsables Horizontaux / Montage : À plat / horizontal sur circuit imprimé (PCB) / Système de Fixation : Clip élastique sans vis intégré + pattes à piquer et souder / Compatibilité Boîtiers : TO-220, TO-220AB, TO-220AC, TO-220FP, TO-126 / Matériau : Alliage haute conductivité thermique / Résistance Thermique : ~18 °C/W à 24 °C/W en convection naturelle / Quantité : Lot de 20 pièces / État : 100% neuf de stock d'origine, pattes étamées prêtes pour le brasage. Accessoire indispensable pour la dissipation thermique compacte à profil bas de régulateurs de tension, MOSFETs, diodes et maintenance d'équipements électroniques industriels et audio.
