Lot de 50 Diodes LED Bleues 5 mm – Kingbright (Série L-7113 / L-53 / WP7113) – Haute Luminosité – Boîtier Standard T-1 3/4

Lot de 50 Diodes LED Bleues 5 mm – Kingbright (Série L-7113 / L-53 / WP7113) – Haute Luminosité – Boîtier Standard T-1 3/4

(0 avis)
8,33 € 8,33 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

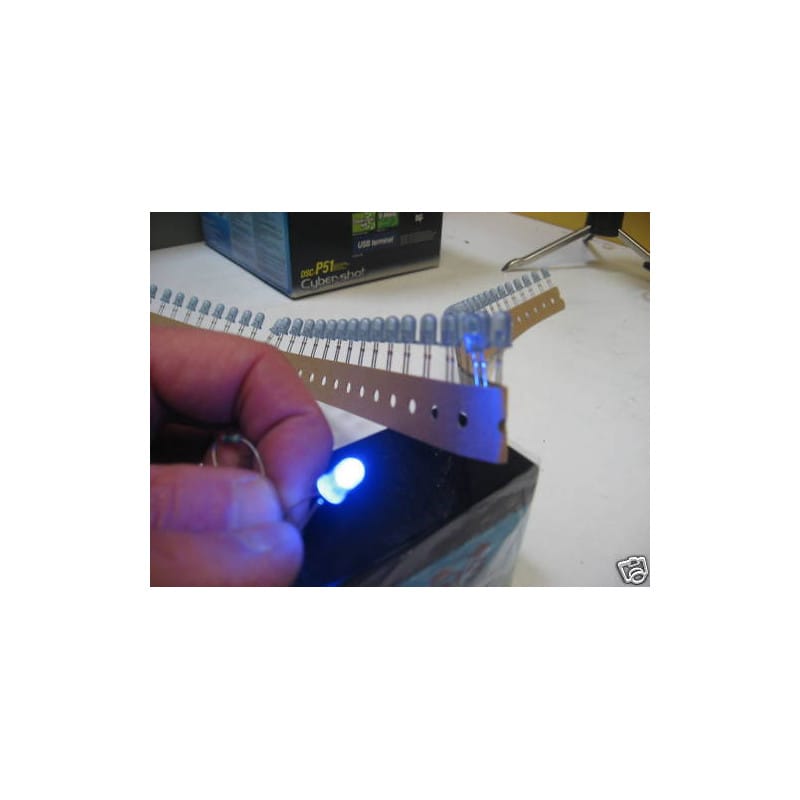

Ce lot de cinquante diodes électroluminescentes (Kingbright 5mm Blue LED Series), conçu par le fabricant de référence en optoélectronique Kingbright, regroupe des LED bleues haute luminosité au format standard traversant 5 mm.

Fabriquées sur une structure semi-conductrice en InGaN (nitrure de gallium-indium) sur substrat carbure de silicium ou saphir, ces LED émettent un bleu pur et intense centré sur une longueur d'onde dominante d'environ 470 nm. Elles offrent un excellent rendement lumineux, une très bonne homogénéité optique et une grande fiabilité pour les voyants de contrôle, éclairages d'ambiance et interfaces visuelles.

CaractéristiqueSpécification
Fabricant / MarqueKingbright Electronic Co.
Référence Type / SérieSérie L-7113QBC / WP7113QBC / L-53QBC (ou variantes InGaN Blue)
QuantitéLot de 50 pièces
Type de ComposantDiode électroluminescente (LED) haute luminosité
Couleur d'ÉmissionBleu pur / Roi (longueur d'onde dominante typique ~465 nm à 470 nm)
Diamètre du BoîtierØ 5 mm standard (format optique T-1 3/4 avec collerette)
Type de LentilleTransparente incolore (Water Clear) pour faisceau directif, ou bleue diffusante
Tension Directe (VF) Typique3,0 V à 3,2 V DC (max 3,8 V sous 20 mA)
Courant Direct Nominal (IF)20 mA continu (jusqu'à 30 mA max / 100 mA crête en impulsionnel)
Intensité Lumineuse (Iv)Élevée : ~1 000 à 3 000 mcd (selon angle et variante de lentille)
Angle d'Émission (2θ1/2)~20° à 30° (lentille claire) ou ~60° (lentille diffusante)
Brochage (2 Broches)Broche longue : Anode (+) • Broche courte / méplat carcasse : Cathode (-)
Format & MontageTraversant standard (Through-Hole Technology - THT, pas 2,54 mm)
Usage PrincipalTémoins d'alimentation (Power ON), façades audio, consoles de jeux, modélisme, projets Arduino / ESP32

Points Forts & Spécificités Kingbright 5 mm Bleue

  • Technologie InGaN Haute Intensité : Rendement optique bien supérieur aux anciennes LED bleues SiC de première génération, offrant une excellente visibilité même en plein jour.

  • Uniformité de Couleur : Tri chromatique rigoureux propre à Kingbright assurant une teinte bleue homogène sur l'ensemble du lot de 50 pièces.

  • Format T-1 3/4 Universel : S'insère directement sur tous les circuits imprimés standard au pas de 2,54 mm ainsi que dans les supports de panneau (clips 5 mm métal ou plastique).

  • Consommation Réduite : Un courant de seulement 2 à 5 mA suffit déjà à obtenir un témoin d'indication très lumineux.

Mémo Technique d'Atelier / Raccordement & Calcul des Résistances

  • Applications Recommandées :

    • Voyants de Veille & d'Alimentation : Signalisation moderne sur alimentations de laboratoire, amplificateurs et coffrets d'automatisme.

    • Rétroéclairage & Prototypage DIY : Intégration sur cartes électroniques, borniers de test, modélisme ferroviaire et décors lumineux.

    • Indicateurs d'État Microcontrôleur : Pilotage direct via sorties numériques 3,3 V ou 5 V (avec résistance adaptée).

  • Conseils d'Atelier & Règles de Câblage :

    • Attention à la Tension Seuil (VF ~ 3,2 V) : Contrairement aux LED rouges ou vertes classiques (~1,8 V à 2,1 V), une LED bleue nécessite au moins 3 V pour s'amorcer.

    • Calcul de la Résistance Série (pour un courant nominal IF = 15 mA) :

      • Sous 5 V DC : R = (5 - 3,2) / 0,015 = 120 Ohms (utiliser 120 Ohms à 150 Ohms / 1/4 W).

      • Sous 12 V DC : R = (12 - 3,2) / 0,015 = 586 Ohms (utiliser 560 Ohms ou 620 Ohms / 1/4 W).

      • Sous 24 V DC : R = (24 - 3,2) / 0,015 = 1 386 Ohms (utiliser 1,5 kOhm / 1/2 W pour éviter l'échauffement de la résistance).

    • Sensibilité aux Décharges Électrostatiques (ESD) : Les puces InGaN bleues sont sensibles à l'électricité statique ; manipuler de préférence avec un plan de travail antistatique ou un fer à souder relié à la terre.

  • Équivalences & Familles Associées :

    • Lite-On LTL2R3UBK, Everlight 333-2UBC, Vishay TLHB5100, Osram LB 543C / LB T67C.

Optoélectronique & Voyants / Fabricant : Kingbright / Type : LED Bleue 5 mm (InGaN) / Tension directe : ~3,2 V DC / Courant nominal : 20 mA / Boîtier : T-1 3/4 traversant / Quantité : Lot de 50 pièces.
