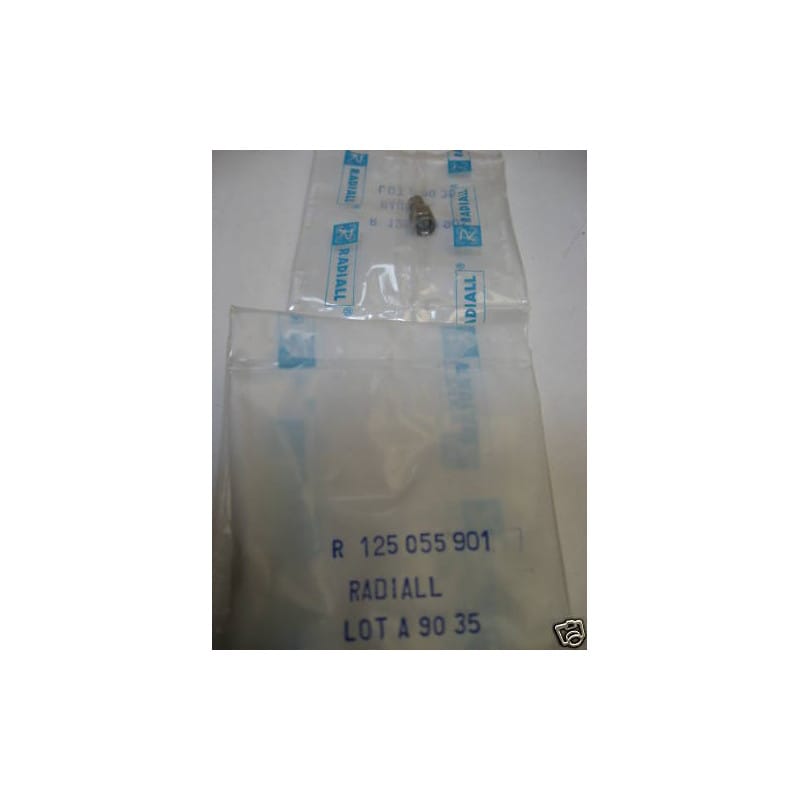

Fiche coaxiale RF droite de qualité professionnelle / classe métrologie & aéronautique au format SMA Mâle (SMA Straight Plug) à assemblage par sertissage, fabriquée par Radiall (Référence fabricant : R125 055 901 / R125055901).
Cette fiche haute fréquence bénéficie d'une finition intégrale plaquée or (Gold Plated over Nickel) garantissant une excellente conductivité et une résistance totale à la corrosion. Elle est dimensionnée pour le montage à sertir sur câble coaxial souple 50 Ohms de type RG-58, RG-58C/U, KX-15 ou KX-23 (diamètre extérieur de la gaine ~4,9 mm à 5,1 mm). Matériel neuf d'atelier / New Old Stock.
Connecteur Coaxial RF Droit / Marque : Radiall / Référence Produit : R125 055 901 (R125055901) / Type : Fiche Mâle SMA Droite à Sertir (SMA Straight Crimp Plug) / Câbles Compatibles : RG-58, RG-58C/U, KX-15, KX-23 (Coaxial 50 Ohms, Gaine Extérieure ~5,0 mm) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 12,4 GHz (performant jusqu'à 18 GHz) / Verrouillage Vissé : Bague Hexagonale 1/4-36 UNS (Clé de 8 mm) / Mode d'Assemblage : Broche Centrale Mâle à Souder ou Sertir + Tresse à Sertir (Crimp Attachment) / Corps Laiton Traité Plaqué Or / Contact Central Bronze Beryllium Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant de câblage hyperfréquence, de liaisons radio HF/VHF/UHF, d'antennes et d'instrumentation de mesure.
Marque / Fabricant : Radiall (Référence mondiale en connectique RF, hyperfréquence et spatial).
Référence Produit : R125 055 901 (Série SMA Radiall R125).
Format & Orientation : SMA Mâle Droit (SMA Straight Plug).
Câbles Coaxiaux Compatibles :
Types : RG-58 / RG-58C/U / KX-15 / KX-23 (diamètre extérieur de la gaine ~4,9 mm à 5,1 mm, âme centrale de ~0,9 mm).
Impédance Nominale : 50 Ohms.
Performances Haute Fréquence (RF) :
Gamme de Fréquences : 0 à 12,4 GHz (utilisable jusqu'à 18 GHz selon la qualité du câble).
Tension de Service Max. : 335 V RMS.
Faible ROS / VSWR : Moins de 1,15 + 0,02 f(GHz) sur toute la bande passante.
Système d'Assemblage (Crimp) :
Âme Centrale : Contact mâle à souder au fer de précision ou à sertir.
Tresse de Blindage : Sertissage hexagonal par bague / douille (ferrule).
Matériaux & Finition Radiall :
Corps & Bague Hexagonale : Laiton usiné haute précision avec plaquage Or (Gold over Nickel).
Broche Centrale Mâle : Bronze au béryllium usiné avec plaquage Or haute durabilité.
Diélectrique Interne : PTFE (Téflon) pur haute isolation (-65 °C à +165 °C).
État : Neuf d'atelier.
Outillage d'Atelier Recommandé :
Pince à sertir RF munie d'une matrice hexagonale standard pour câble RG-58 (empreinte douille .213" / ~5,41 mm et empreinte broche .068" / ~1,72 mm).
Procédure de Dénudage & Montage du Câble RG-58 :
Enfiler la Douille : Glisser la bague de sertissage sur la gaine du câble RG-58 avant tout dénudage.
Dénudage du Câble :
Dénuder la gaine extérieure sur environ 12,5 mm.
Épanouir la tresse de blindage et la rabattre sur la gaine sur environ 6,0 mm.
Dénuder le diélectrique interne sur environ 3,0 mm pour dégager l'âme du câble.
Broche Centrale : Insérer l'âme centrale dans la broche dorée mâle. Effectuer le brasage au fer très fin (320 °C - 340 °C) par le petit trou latéral de visite ou sertir la broche avec l'empreinte dédiée. Vérifier l'absence d'excès d'étain.
Insertion dans le Corps : Glisser l'ensemble dans le corps du connecteur jusqu'à la butée mécanique du diélectrique interne. La tresse vient recouvrir l'épaulement moleté arrière du corps.
Sertissage de la Tresse : Remonter la douille par-dessus la tresse et la molette puis sertir avec la matrice hexagonale .213".
