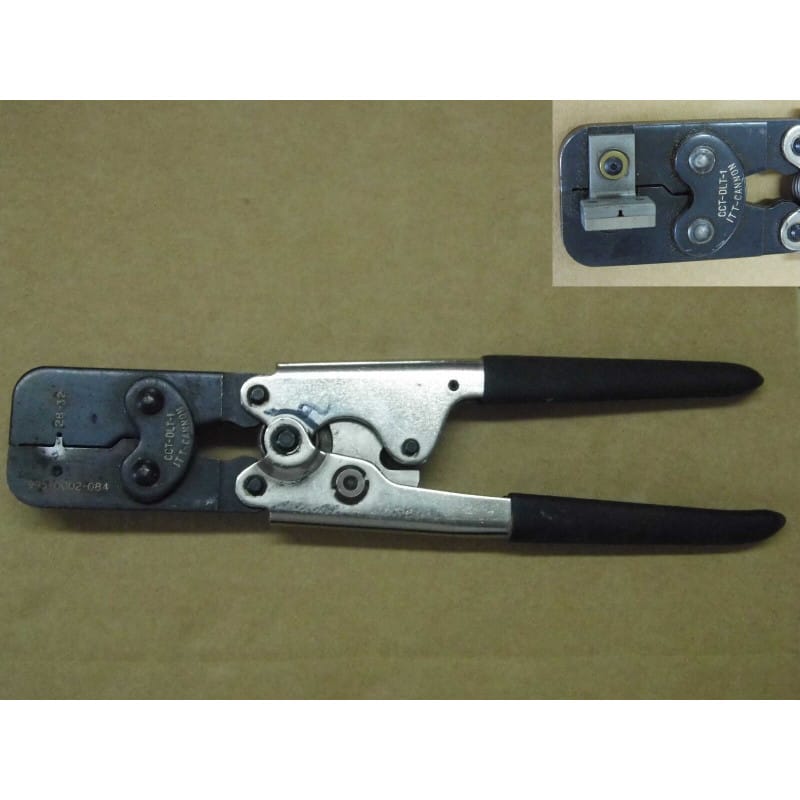

Pince à sertir manuelle de référence pour connectique industrielle et médicale de haute densité, fabrication officielle par ITT Cannon, référence catalogue 995-0002-084 (modèle CCT-DLT-1 / CCT-DL). Spécifiquement calibrée pour le sertissage des contacts dorés miniatures femelles et mâles de la célèbre série de connecteurs à force d'insertion nulle (ZIF) ITT Cannon DL (DL1, DL2, DL3, DL4, DL5, DLD, QLC), cet outil prend en charge les conducteurs extra-fins de jauge AWG 28 à AWG 32 (sections de 0,03 mm² à 0,08 mm²). Elle assure un sertissage micrométrique conforme aux normes aéronautiques et médicales sans détériorer la languette de contact ni altérer le guidage dans l'isolant du boîtier.
Précision Extrême pour Fils Fins (AWG 28-32) : Évite tout écrasement ou sectionnement des micro-brins de cuivre lors du sertissage sur de très petites sections.
Outil Officiel ITT Cannon Dédié Série DL : Respecte rigoureusement la géométrie des contacts DL pour assurer une insertion fluide et un verrouillage fiable dans les alvéoles des connecteurs ZIF.
Mécanisme à Cycle Complet : Empêche le relâchement prématuré des mâchoires tant que la hauteur de sertissage nominale n'est pas atteinte.
Positionneur de Contact Intégré : Facilite la mise en place du contact à la profondeur exacte dans la cavité avant l'introduction du brin conducteur dénudé.
Préparation & Dénudage du Fil :
Utiliser une pince à dénuder thermique ou mécanique de précision pour fils fins (AWG 28-32).
Dénuder l'isolant sur une longueur d'environ 2,0 mm à 2,5 mm sans tordre ni couper de brins de cuivre.
Procédure de Sertissage :
Insérer le contact ITT Cannon dans le logement du positionneur de la pince (ouverture des fûts orientée vers les poinçons de la matrice).
Serrer légèrement les poignées d'un ou deux crans pour maintenir le contact sans l'écraser.
Introduire le fil dénudé dans le fût jusqu'à ce que la gaine isolante vienne en butée dans la zone de maintien arrière.
Presser les poignées à fond jusqu'à ce que le mécanisme à crémaillère se déverrouille automatiquement.
Contrôle Visuel :
Vérifier que les brins dépassent légèrement à l'avant du fût conducteur et que la languette de verrouillage du contact n'a subi aucune déformation mécanique.
Entretien de l'Outil :
Nettoyer régulièrement les empreintes avec un pinceau sec ou une bombe d'air comprimé pour chasser les poussières ou débris d'isolant, et huiler légèrement les articulations.
Outillage Professionnel de Connectique Haute Densité & Médicale / Pince à sertir ITT Cannon 995-0002-084 CCT-DLT-1 pour contacts DL (AWG 28-32) d'occasion en très bon état.
