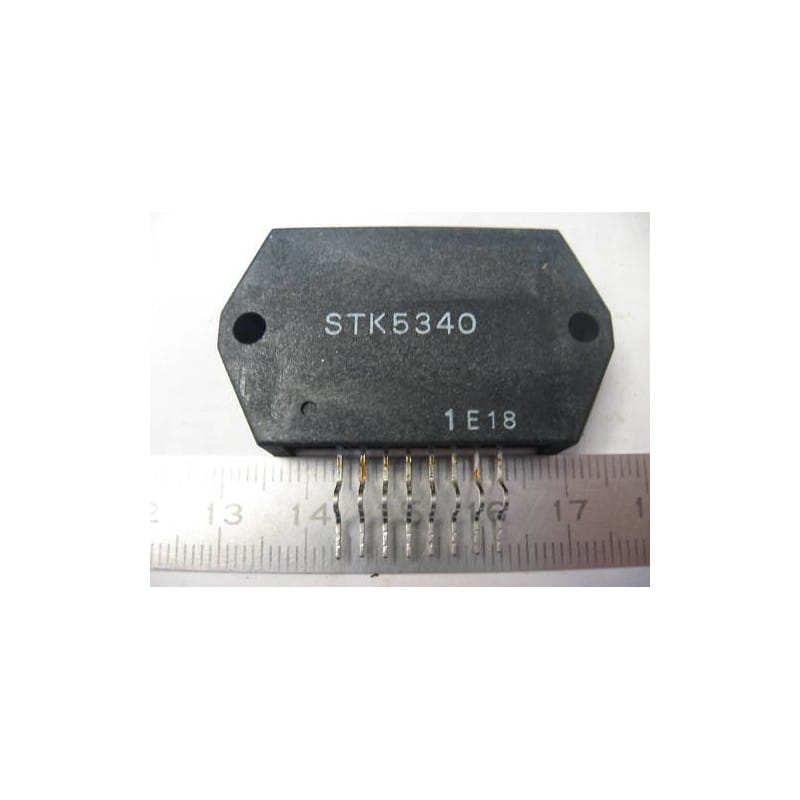

Le STK5340 (conçu et fabriqué par Sanyo) est un circuit intégré hybride de puissance. Tout comme les références précédentes de sa lignée, il fonctionne comme un régulateur de tension linéaire de puissance à sorties multiples (Multi-Output Power Regulator) d'époque.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier hybride ultra-robuste de Sanyo à 8 broches décalées (SIP8), équipé d'un dos métallique d'époque et de deux oreilles de fixation latérales pour le montage sur dissipateur.
Ce module gère les différentes lignes de puissance requises par les circuits logiques, d'affichage et de pilotage mécanique des magnétoscopes (VCR) et platines cassettes haut de gamme des années 80 et 90.
Régulation Linéaire Haute Densité : Regroupe plusieurs transistors de puissance ballast et leur circuit de contrôle thermique sur un unique substrat d'alumine isolé.
Format Hybride de Puissance : Utilise la technologie IMST (substrat métallique isolé) brevetée par Sanyo pour minimiser la dérive thermique et évacuer efficacement les calories.
Sorties Commutables : Intègre généralement une gestion de mise en veille (Standby/Cut-off) pour couper ou réduire les tensions d'asservissement mécanique lorsque l'appareil est inactif.
Règle d'Or d'Évacuation Thermique :
La plaque arrière métallique du STK5340 est reliée à la masse de la puce.
Ne faites jamais fonctionner ce module sans son dissipateur thermique. Sans évacuation thermique active, le circuit interne se détruit par emballement thermique en quelques secondes. Appliquez une fine couche homogène de pâte thermique d'époque sur toute la semelle métallique avant de visser le module sur le radiateur.
Diagnostic Rapide à l'Établi (Pas d'affichage ou blocage mécanique) :
Le circuit reste froid et aucune tension ne sort :
Vérifiez la tension d'entrée brute continue (Vcc) sur la broche d'alimentation principale.
Contrôlez l'état logique de la ligne de commande (Standby / ON-OFF) provenant du microprocesseur d'époque. Si cette tension de pilotage reste à 0V, le STK5340 bloque ses sorties régulées.
Oscillations et bruit sur les tensions régulées :
Les condensateurs chimiques de filtrage installés autour des lignes d'entrée et de sortie du module subissent une chaleur constante. S'ils sèchent (hausse drastique de l'ESR), la boucle de régulation du STK5340 entre en auto-oscillation de haute fréquence. Remplacez ces condensateurs par des modèles neufs à faible ESR.
Conseil d'Intervention d'Atelier :
Vissez impérativement le boîtier hybride sur son radiateur avant de réaliser les soudures sur la carte. Cela évite d'induire des contraintes mécaniques ou des micro-fissures sur le circuit hybride interne en manipulant les 8 broches rigides d'époque.
Soudez avec une panne propre, à une température régulée entre 290 et 310 degrés maximum (contact limité à 2 secondes maximum par patte). Nettoyez soigneusement la platine à l'alcool isopropylique pur pour retirer tout résidu acide.
