Le STK5325 (conçu et fabriqué par Sanyo) appartient à la célèbre famille des régulateurs de la série STK5320. C'est un double régulateur de tension linéaire de puissance (2-Output Series Regulator) sous forme de circuit intégré hybride.

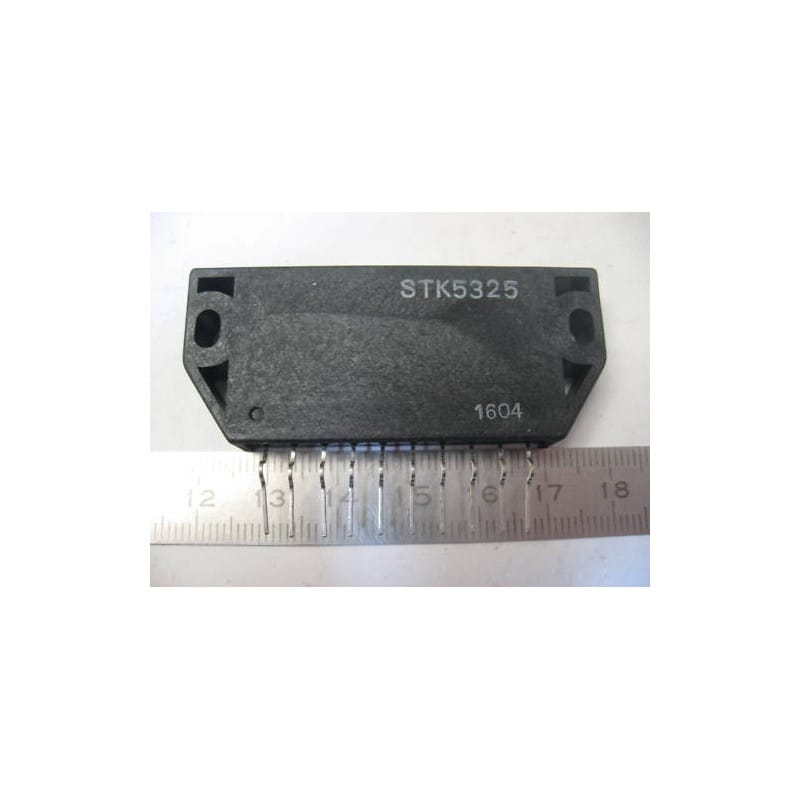

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise un format de boîtier hybride compact à broches alignées (SIP) muni de deux oreilles de fixation latérales et d'une plaque arrière métallique pour le montage sur dissipateur thermique.
Ce module est un standard de la gestion d'alimentation stabilisée pour les magnétoscopes (VTR/VCR) haut de gamme et les platines de salon des années 80 et 90.
Régulation Double Intégrée : Fournit deux sorties de tension distinctes, stabilisées et calibrées en usine pour alimenter les sections logiques et moteurs des magnétoscopes.
Fonction Cut-Off (Mise en veille) : Permet de couper l'une des tensions de sortie d'époque grâce à un signal de commande externe (mode Standby/Power).
Technologie IMST (Insulated Metal Substrate Technology) : Substrat métallique isolé breveté par Sanyo offrant une excellente dissipation thermique et une protection naturelle contre les dérives en température.
Montage Thermique Obligatoire :
La semelle métallique arrière est reliée en interne à la masse.
Ne mettez jamais le STK5325 sous tension sans son radiateur. Appliquez une fine couche de graisse thermique silicone sur toute la surface de la semelle métallique avant de visser solidement le module au dissipateur d'origine.
Diagnostic Express à l'Établi (Pas de démarrage ou tensions de sortie instables) :
Une seule sortie fonctionne sur les deux :
Vérifiez l'état de la broche de commande de coupure (Cut-off). Si le signal logique provenant du microcontrôleur d'époque est absent ou bloqué, la sortie commutable restera inactive.
Si la commande logique est correcte mais que la tension correspondante ne sort pas du module, l'un des transistors de puissance ballast internes est coupé. Le remplacement du STK5325 est alors requis.
Tension de sortie trop basse ou oscillante :
Contrôlez l'état des condensateurs électrolytiques de filtrage raccordés aux broches d'entrée et de sortie. Des condensateurs d'époque ayant séché (ESR élevée) rendent le circuit instable et déclenchent des oscillations parasites sur la régulation de puissance.
Recommandation de Montage d'Atelier :
Vissez d'abord fermement le boîtier hybride sur son châssis/radiateur métallique avant d'effectuer les soudures sur la carte. Cela évite d'appliquer des contraintes mécaniques ou des torsions sur les broches rigides du module, ce qui pourrait fissurer les liaisons micrométriques internes sur le substrat d'alumine.
Soudez avec un fer propre réglé entre 290 et 310 degrés maximum (contact thermique limité à 2 secondes par broche). Nettoyez soigneusement la zone à l'alcool isopropylique pur.
