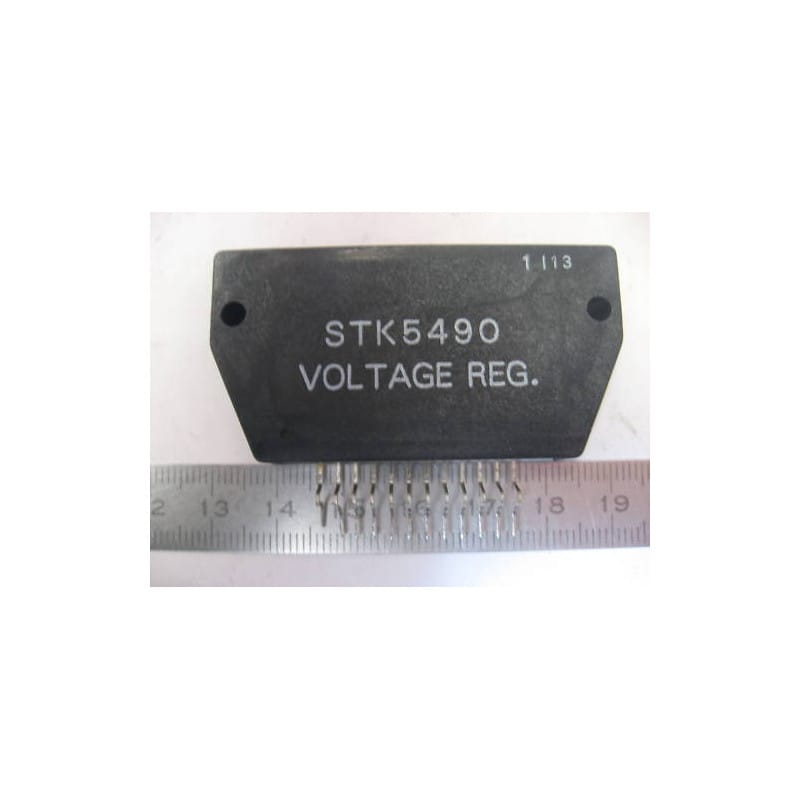

Le STK5490 (conçu et fabriqué par Sanyo) est un circuit intégré hybride de puissance de premier plan. Il s'agit d'un régulateur de tension linéaire de puissance à 4 sorties indépendantes (4-Output Power Voltage Regulator) délivrant des tensions régulées de +5V et +12V.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier hybride d'époque hexagonal à 12 broches décalées (SIP12) avec semelle métallique arrière plate et oreilles de fixation pour dissipateur.
Ce module gère avec précision les lignes d'alimentation de précision et de puissance mécanique sur les cartes mères des magnétoscopes (VCR) de salon et des platines haut de gamme.
Architecture Quadruple Sortie :
Sortie 5V Commutable (SWD 5V) : Pour la logique numérique et le microcontrôleur principal.
Sortie 12V Commutable (SWD 12V) : Pour le traitement vidéo, audio et les circuits d'asservissement.
Sortie 12V Non Commutable (UNSWD 12V) : Alimentation continue permanente.
Sortie 12V Moteur (MOTOR 12V) : Ligne dédiée à forte intensité pour le moteur d'entraînement de la bande.
Entrées de Commande Logique (ON/OFF) : Permet la mise en veille sélective des différentes lignes de tension.
Technologie IMST (Insulated Metal Substrate Technology) : Conception hybride Sanyo à très faible dérive thermique.
Montage Thermique de Sécurité (Rappel constructeur) :
La semelle métallique arrière du module est reliée en interne à la masse générale (GND, broche 12).
Ne mettez jamais le STK5490 sous tension sans l'avoir préalablement fixé sur son dissipateur thermique d'origine. Sans radiateur, le module est détruit par emballement thermique en quelques secondes. Appliquez une fine pellicule homogène de pâte thermique silicone d'atelier avant de le visser.
Diagnostic Express à l'Établi (Le châssis reste bloqué en sécurité ou éteint) :
Vérification des tensions d'entrée brutes : Mesurez la présence des tensions d'entrée non régulées (Unregulated Voltage) sur les broches correspondantes (comme l'entrée brute +18V sur la broche 8).
Vérification de la commande d'activation (ON/OFF) : Si les entrées sont correctes mais que les sorties commutables (SWD 5V / SWD 12V) restent à 0V, inspectez le signal logique de pilotage provenant du microcontrôleur du châssis. Sans cette impulsion, le STK5490 reste en mode veille active (Standby).
Condensateurs de filtrage secs : Remplacez les condensateurs chimiques d'époque associés aux entrées et aux sorties du module. Lorsqu'ils sèchent (hausse de l'ESR), la boucle de régulation du STK5490 peut entrer en auto-oscillation HF, perturbant le processeur de gestion générale.
Recommandation de Montage d'Atelier :
Vissez impérativement le boîtier hybride sur le dissipateur thermique avant d'effectuer les soudures sur la carte. Cela évite de tordre ou de solliciter mécaniquement les 12 broches d'époque, protégeant ainsi les micro-liaisons internes sur le substrat céramique.
Soudez avec un fer propre réglé entre 290 et 310 degrés maximum (contact limité à 2 secondes par patte) et nettoyez rigoureusement à l'alcool isopropylique pur.
