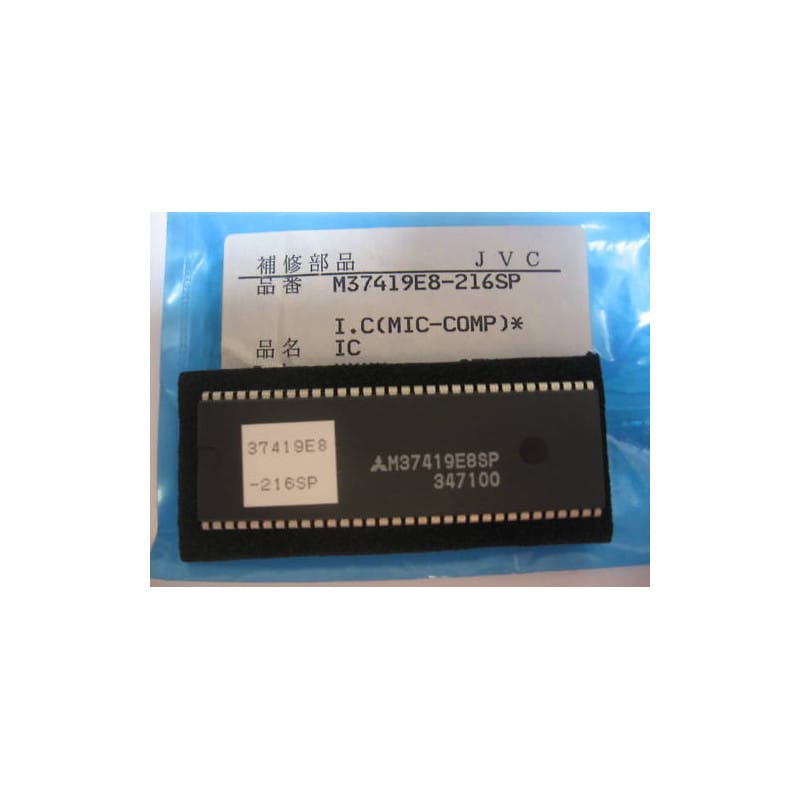

Circuit Intégré (IC) Microcontrôleur JVC M37419E8SP

Microcontrôleur 8 bits spécialisé pour le contrôle logique de systèmes audio complexes. Composant critique pour la réparation des platines et systèmes Hi-Fi JVC.

Note technique : Ce circuit est le "cerveau" des platines JVC. Il gère la logique de contrôle du moteur, les capteurs de position du bras et l'interface utilisateur. La version 216SP est une variante programmée spécifiquement pour le firmware de modèles JVC particuliers. Il est très sensible aux décharges électrostatiques (ESD) ; assure-toi d'utiliser un bracelet antistatique lors de sa manipulation ou de son soudage.

Installation :

• Désoudage : Utilise une station à air chaud ou une pompe à dessouder de précision pour retirer l'ancien composant sans endommager les pistes (PCB double face fragile).
• Support : Il est fortement recommandé d'installer un support tulipe DIP-42 si l'espace le permet. Cela protège le composant de la chaleur lors de futures interventions et facilite les tests.
• Orientation : Repère bien l'encoche de détrompage (pin 1) avant l'insertion.

Conseil pro : Avant de conclure que ce composant est HS, vérifie toujours la ligne de Reset et l'alimentation 5V. Sur les platines JVC anciennes, ce ne sont pas les microcontrôleurs qui lâchent en premier, mais souvent les condensateurs électrolytiques de filtrage sur la ligne d'alimentation du 5V qui envoient des tensions instables et font "planter" le circuit logique.
