Le TDA440T (conçu par le fabricant Telefunken) est un circuit intégré spécialisé dans l'amplification de la Fréquence Intermédiaire (FI) vidéo. Il a été conçu pour assurer l'amplification à haut gain du signal provenant du tuner, ainsi que la détection vidéo, garantissant ainsi une qualité de réception optimale dans les téléviseurs de conception Telefunken et les châssis compatibles de l'époque.

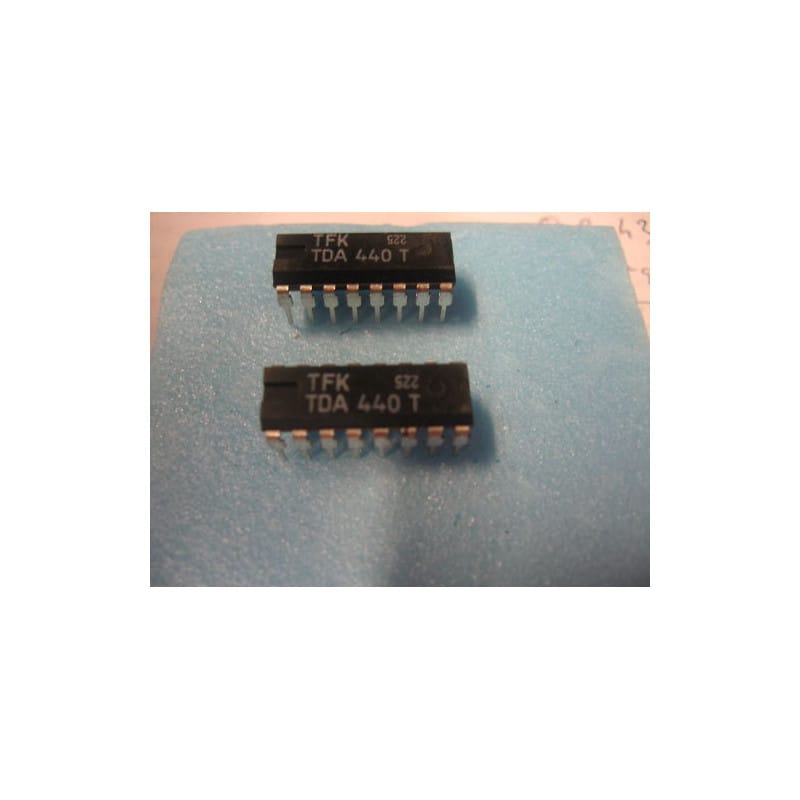

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Amplification FI : Conçu pour un gain élevé et une grande stabilité, permettant d'extraire efficacement le signal vidéo du bruit de fond haute fréquence.
Détection Vidéo : Assure une démodulation linéaire, nécessaire pour une restitution fidèle des détails de l'image et une excellente réponse impulsionnelle.
Fiabilité Telefunken : Composant robuste, largement éprouvé pour sa capacité à maintenir une performance constante malgré les variations de niveau du signal d'entrée RF.
Diagnostic Express (Instabilité d'image ou faible sensibilité de réception) :
Signal d'entrée FI : Vérifiez l'amplitude du signal FI sur les broches d'entrée. Une atténuation excessive peut être due à un filtre à ondes de surface (SAW) fatigué ou à un condensateur de liaison défectueux en amont.
Contrôle de Gain (AGC) : Le TDA440T gère généralement le contrôle automatique de gain. Si l'image est saturée ou trop faible, contrôlez que la tension AGC (venant du processeur vidéo ou du tuner) est bien présente et réagit correctement aux variations du signal.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est vivement recommandé. Il permet de protéger le composant lors de la soudure et facilite grandement le remplacement lors de vos séances d'alignement de châssis ou de diagnostic FI.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La nature haute fréquence des signaux FI impose une absence totale de résidus de flux pour éviter toute oscillation parasite ou atténuation du signal traité.
