Le TDA2640 (conçu par le fabricant Philips) est un circuit intégré de traitement vidéo haute performance, spécifiquement dédié aux étages de synchronisation et de séparation de signaux dans les téléviseurs couleur. Il joue un rôle crucial dans le traitement des signaux de synchronisation horizontale et verticale, garantissant la stabilité et le centrage de l'image sur le tube cathodique (CRT).

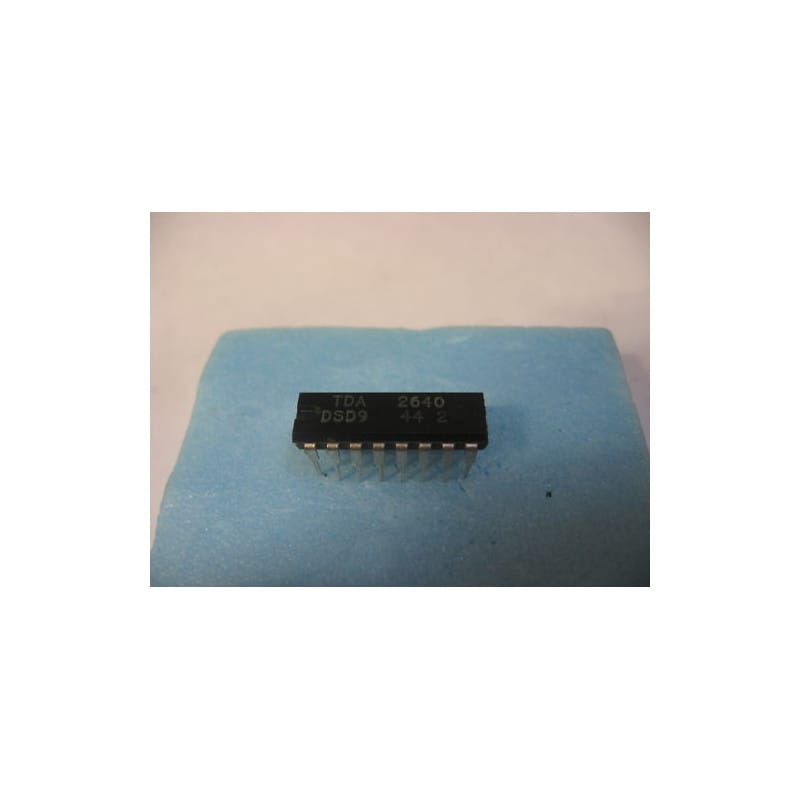

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Traitement de Synchronisation : Intègre la séparation des impulsions de synchronisation et la génération des signaux de commande pour les étages de déviation ligne et trame.
Stabilité de l'Image : Assure une excellente immunité au bruit et une stabilité de phase, essentielles pour une image exempte de gigue (jitter) ou de décrochage.
Fiabilité Philips : Composant standard des châssis TV Philips des années 80, réputé pour sa précision dans le traitement des signaux vidéo composites.
Diagnostic Express (Image instable ou perte de synchronisation) :
Signal Composite : Si l'image défile horizontalement ou verticalement, vérifiez l'amplitude et la forme du signal de synchronisation composite (CSYNC) à l'entrée du TDA2640. Un condensateur de liaison défectueux en amont est souvent la cause de la perte du signal.
Alimentation : Vérifiez la tension sur la broche Vcc. Une alimentation instable peut provoquer un décrochage intermittent de la synchronisation, rendant l'image illisible.
Recommandations de Montage :
Support DIP16 : Comme pour tous vos composants de traitement vidéo Philips (TDA8390, TDA2620), l'usage d'un support tulipe est impératif pour faciliter le remplacement lors des tests et protéger le CI de la chaleur de la soudure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. La présence de résidus de flux sur les entrées haute impédance du processeur vidéo peut altérer le traitement du signal et dégrader la qualité de l'image.
