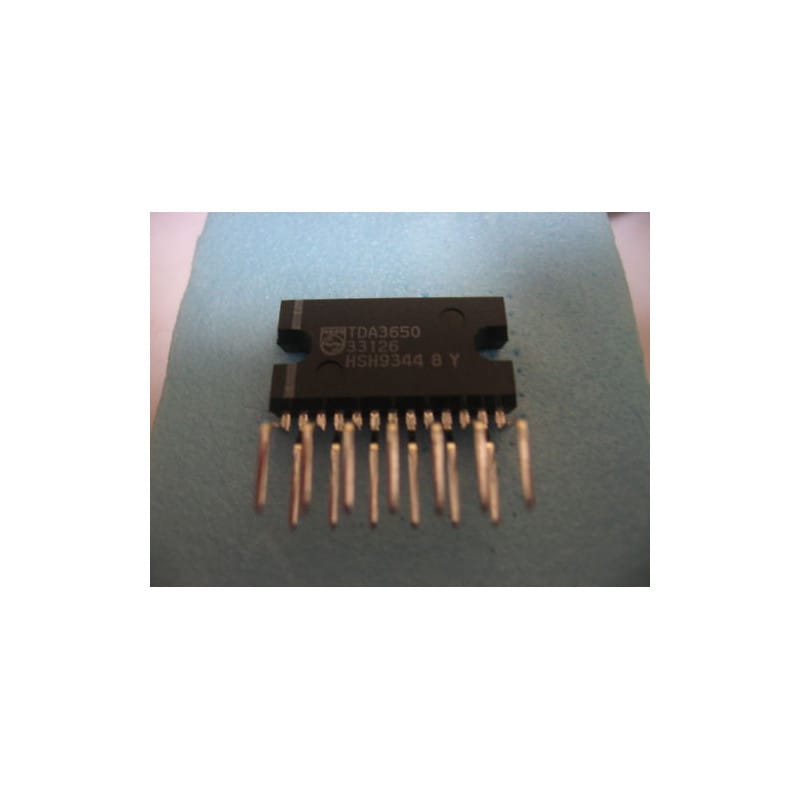

Le TDA3650 (conçu par le fabricant Philips) est un circuit intégré de puissance spécialisé dans le balayage vertical pour les téléviseurs et moniteurs cathodiques. Il est conçu pour piloter directement la bobine de déflexion verticale (yoke), assurant la linéarité et le centrage du faisceau électronique sur l'écran.
Cette version utilise le format de boîtier SIL13 (Single In-Line, 13 broches), également appelé SOT141, qui permet une dissipation thermique efficace via son dissipateur intégré ou une fixation directe sur un radiateur extérieur.
Architecture de Puissance : Circuit de sortie de balayage vertical à haute efficacité, capable de fournir les courants importants nécessaires à la déviation du spot.
Protection Intégrée : Comprend des circuits de protection thermique et de limitation de courant pour protéger l'étage de sortie contre les défauts de bobine ou les blocages de balayage (évitant ainsi de brûler le phosphore du tube cathodique).
Fiabilité Philips : Composant standard des châssis TV Philips et de nombreux constructeurs tiers dans les années 80/90, reconnu pour sa robustesse et sa longévité.
Diagnostic Express (Trait horizontal unique ou image repliée) :
Tension d'alimentation (Flyback) : Le TDA3650 utilise souvent une tension "boost" (flyback) générée pendant le retour trame pour accélérer le balayage. Si le haut de l'image est replié ou si l'amplitude verticale est insuffisante, vérifiez la présence et l'amplitude de cette tension de retour.
Linéarité : En cas d'image déformée verticalement, vérifiez les condensateurs électrolytiques de couplage et de correction de forme d'onde situés sur la boucle de contre-réaction reliée aux broches de feedback du circuit.
Recommandations de Montage :
Dissipation Thermique : Le montage sur un radiateur est obligatoire. Appliquez une fine couche de pâte thermique neuve (n'utilisez pas de vieille graisse séchée) pour assurer un transfert calorifique optimal.
Fixation : Assurez-vous que le boîtier est bien vissé au dissipateur. Un mauvais contact thermique entraînera une mise en sécurité thermique (coupure de l'image) après quelques minutes de fonctionnement.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum. Le boîtier SIL13 a une forte inertie thermique ; soyez rapide pour éviter de décoller les pistes cuivrées du circuit imprimé.
