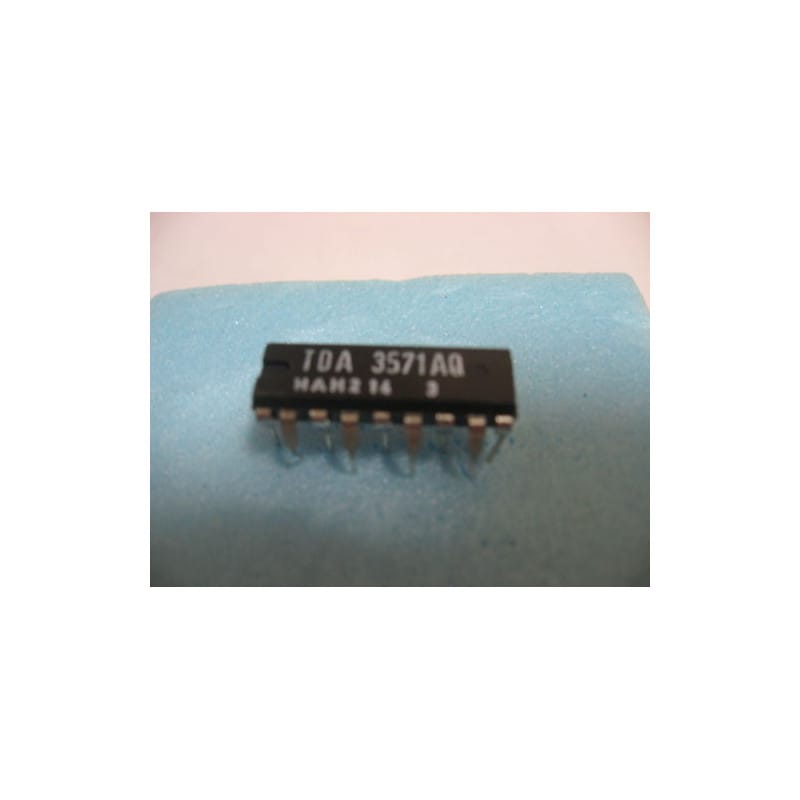

Le TDA3571AQ (conçu par le fabricant Philips) est un circuit intégré monolithique analogique d'époque. Il s'agit d'un processeur vidéo couleur complet (PAL/NTSC), conçu pour effectuer le décodage de chrominance et le traitement des signaux vidéo RGB.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier en ligne à 18 broches (DIP18 / DIL18). Il s'agit d'une évolution des processeurs de la série TDA, très répandue dans les châssis TV des années 90 pour offrir une meilleure intégration des fonctions de gestion de la couleur et de la luminosité (contraste, saturation, teinte).
Décodage Vidéo : Gère la séparation des signaux de luminance (Y) et de chrominance (C), ainsi que le décodage des composantes de couleur.
Gestion des Signaux RGB : Sortie directe vers les étages de pilotage du tube cathodique, intégrant les contrôles de contraste, de saturation et de luminosité.
Fonctions de Protection : Inclut souvent des circuits de limitation de courant de faisceau et de protection contre les coupures de balayage, essentiels à la longévité des tubes cathodiques.
Diagnostic Express à l'Établi (Instabilité ou défaut de couleur) :
Absence de couleur ou image instable : Vérifiez en priorité les tensions d'alimentation sur les broches Vcc. Inspectez les condensateurs de découplage proches du composant ; une dérive de leur valeur, très courante sur ces châssis, provoque souvent des instabilités de couleur ou un "pompage" de la luminosité.
Défaut RGB : Si une couleur dominante apparaît à l'écran (ex: écran tout rouge), vérifiez les signaux en sortie vers les amplificateurs finaux vidéo. Si le TDA3571AQ reçoit des signaux de commande erronés ou si ses tensions de référence sont instables, le processeur peut se mettre en sécurité ou fausser le traitement RGB.
Recommandations de Montage :
Support DIP18 : L'utilisation d'un support tulipe est fortement conseillée pour ce composant NOS, garantissant une protection thermique lors du soudage et facilitant les tests sur vos platines vidéo.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire après soudure. La propreté absolue est critique sur les broches traitant les signaux vidéo RGB haute fréquence pour éviter toute capacité parasite ou fuite de courant qui induirait des artefacts à l'image.
