Le TDA4510 (conçu par le fabricant Philips) est un circuit intégré de traitement de la chrominance, spécifiquement dédié aux systèmes de télévision couleur PAL. Il assure les fonctions de démodulation couleur et de commande de saturation, travaillant en étroite collaboration avec les processeurs de luminance et les matrices RGB des châssis Philips de la fin des années 80.

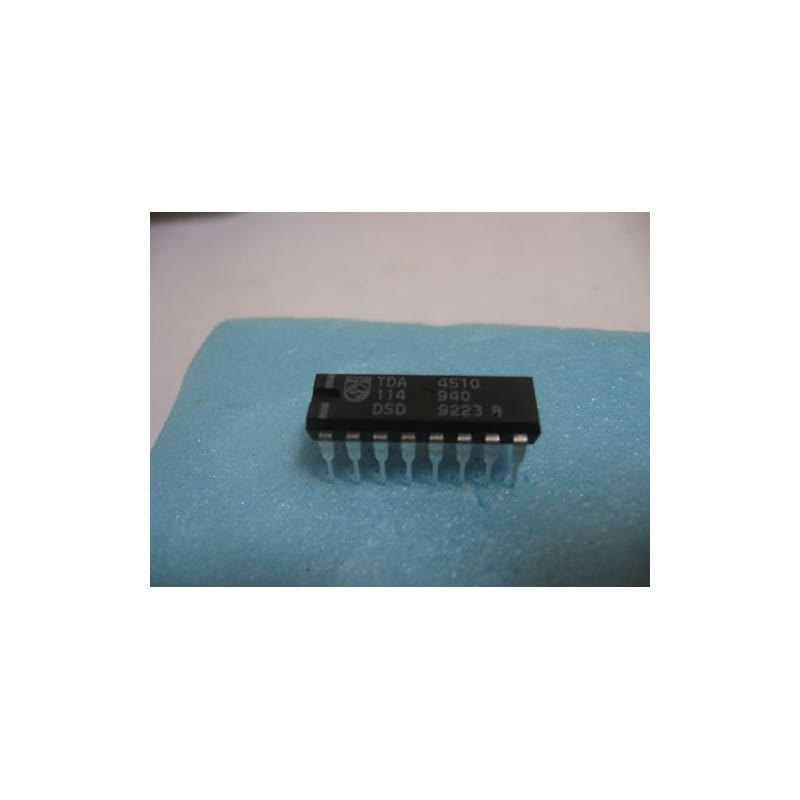

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Démodulation PAL : Gère la séparation et la démodulation du signal de chrominance PAL, assurant une reproduction fidèle des teintes.
Contrôle de Saturation : Permet un ajustement précis de l'intensité des couleurs via une tension de commande externe.
Fiabilité Philips : Composant standard, reconnu pour sa stabilité de phase et sa performance dans les étages de traitement de signal couleur des téléviseurs multiformats.
Diagnostic Express (Défaut de couleur / Image monochrome) :
Signal de chrominance : Vérifiez l'arrivée du signal chroma sur l'entrée du TDA4510. Une perte de couleur est souvent liée à un condensateur de couplage défectueux ou à une coupure sur la ligne de burst.
Oscillateur 4.43 MHz : Le TDA4510 nécessite une fréquence de référence (4,43 MHz en PAL) pour la démodulation. Si la couleur est absente ou instable, contrôlez la présence et la stabilité de cette fréquence de sous-porteuse.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est impératif pour faciliter les tests et protéger le composant de la chaleur de soudage, s'alignant sur les bonnes pratiques appliquées à vos autres processeurs vidéo (TDA2620, TDA3048, TDA4505M).
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La propreté des broches est capitale pour éviter toute fuite de courant ou capacité parasite qui pourrait altérer la phase du signal de chrominance.
