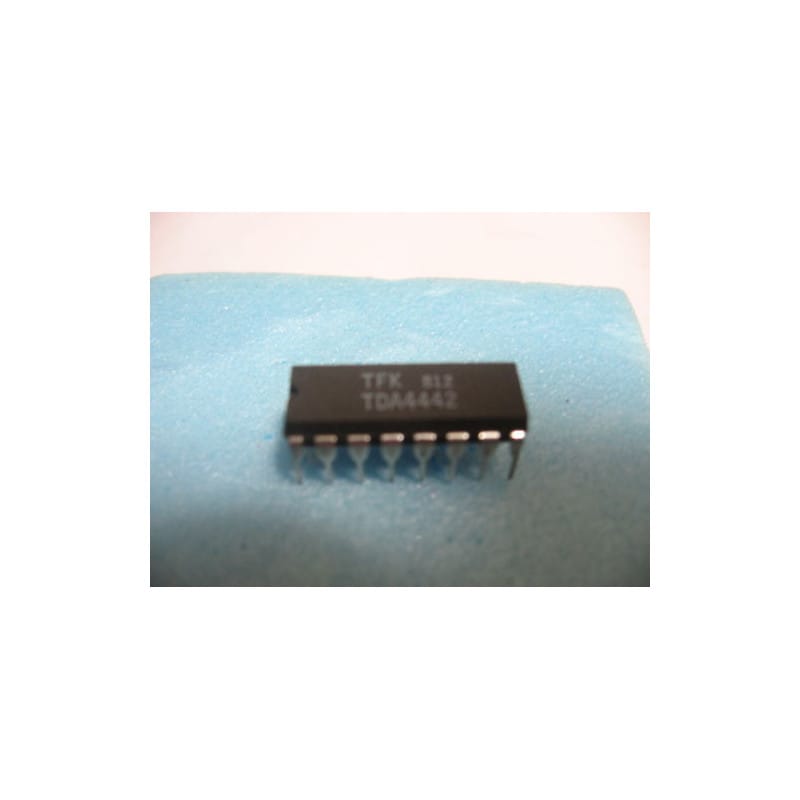

Le TDA4442 (conçu par le fabricant Telefunken) est un circuit intégré de traitement de la Fréquence Intermédiaire (FI) vidéo. Il joue un rôle critique dans la chaîne de réception des téléviseurs, assurant l'amplification, la détection vidéo synchrone, et la génération du signal AFC (Automatic Frequency Control) nécessaire à la stabilité de l'accord des stations.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Détection Synchrone : Offre une linéarité de détection vidéo supérieure, garantissant une reproduction fidèle de l'image, typique des châssis TV haut de gamme de Telefunken et de leurs partenaires sous licence.
Stabilité et Précision : Intègre une boucle d'accord automatique (AFC) performante, cruciale pour maintenir la station parfaitement centrée dans la bande passante du filtre FI.
Standard Telefunken : Ce composant incarne le savoir-faire de Telefunken dans la gestion des signaux analogiques haute fréquence, réputé pour son immunité au bruit et sa fiabilité.
Diagnostic Express (Image instable, neige ou perte de signal vidéo) :
Entrée FI : Si vous avez une réception radio (bruit de fond) mais aucune image, vérifiez l'entrée du signal FI (provenant du tuner) sur les broches dédiées du TDA4442. Un condensateur de couplage sec est une panne courante.
Signal AFC : Si le téléviseur a du mal à "accrocher" une chaîne ou s'il dérive rapidement, contrôlez la tension de sortie AFC. Une tension bloquée ou instable indique un défaut de verrouillage au sein du processeur ou des composants de filtrage périphériques.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé. Compte tenu de la précision du traitement analogique FI, le remplacement aisé du composant est essentiel pour vos phases de diagnostic et d'alignement de châssis.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. La nature haute fréquence du signal traité par le TDA4442 rend le circuit extrêmement sensible à toute contamination de surface (flux, poussière, humidité) qui pourrait dégrader la bande passante ou induire des oscillations parasites.
