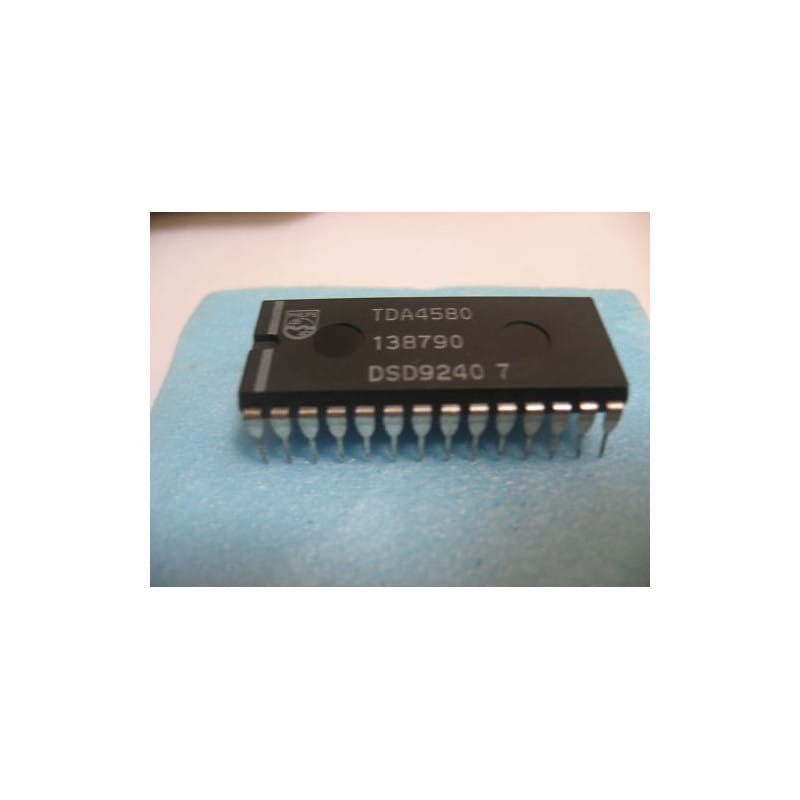

Le TDA4580 (conçu par le fabricant Philips) est un circuit intégré de traitement du signal vidéo hautement intégré, destiné aux téléviseurs couleur PAL/SECAM de haute qualité. Il regroupe dans un seul boîtier de nombreuses fonctions complexes de traitement de la luminance et de la chrominance.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 28 broches (DIP28 / DIL28).
Architecture Vidéo Complète : Intègre le traitement de la luminance (Y), le décodeur chrominance (PAL/SECAM), les matrices de sortie RVB et le contrôle de contraste, luminosité et saturation via des tensions continues.
Intégration de haut niveau : Réduit considérablement le nombre de composants externes nécessaires autour du châssis TV, améliorant ainsi la fiabilité globale du traitement vidéo.
Qualité Philips : Composant phare des générations de téléviseurs couleur milieu/haut de gamme des années 80/90, reconnu pour sa grande fidélité de reproduction des couleurs.
Diagnostic Express (Absence de couleur ou défaut d'image) :
Commandes DC : Comme beaucoup de circuits de cette génération, si un réglage (contraste/couleur) semble inopérant, mesurez les tensions de contrôle sur les broches dédiées. Une coupure dans le potentiomètre de façade ou une dérive de la tension de polarisation est souvent à l'origine du défaut.
Ligne de retard : Vérifiez l'intégrité de la ligne de retard (souvent externe ou connectée via des broches spécifiques) ; une défaillance ici empêche la démodulation correcte du signal couleur.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif pour ce boîtier à 28 broches. La densité et la complexité des fonctions internes rendent le TDA4580 très sensible aux contraintes thermiques lors de la soudure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La proximité des entrées vidéo haute impédance rend le composant sensible aux résidus de flux ; un nettoyage méticuleux évitera toute interférence ou instabilité des couleurs.
