Le TDA4881 (conçu par le fabricant Philips) est un circuit intégré de pointe, spécifiquement développé pour les moniteurs de haute performance de type "Multi-sync" ou "Multi-fréquence". Il est conçu pour assurer le contrôle complet de la géométrie et de la synchronisation, permettant aux moniteurs de s'adapter automatiquement à différentes résolutions et fréquences de balayage.

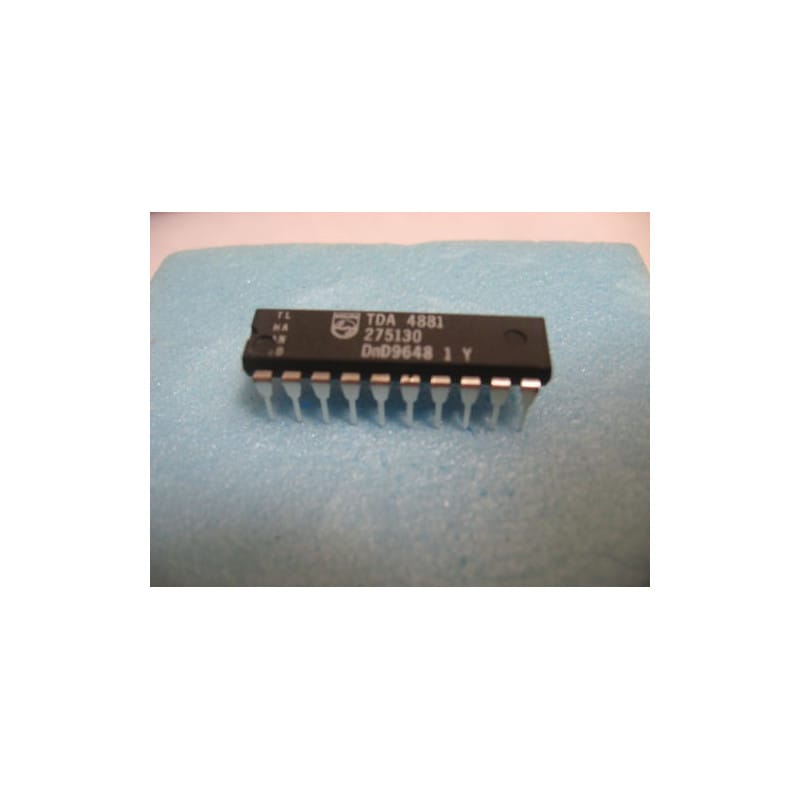

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 20 broches (DIP20 / DIL20).
Contrôle de Géométrie Avancé : Gère les corrections de distorsion (coussin, trapèze, parallélogramme) nécessaires pour maintenir une image géométriquement parfaite, même lors des changements de fréquences de balayage.
Synchronisation Multi-Sync : Conçu pour se verrouiller sur une large plage de fréquences ligne et trame, facilitant l'interopérabilité avec divers standards vidéo informatiques de l'époque.
Intégration Philips : Composant complexe et hautement spécialisé, utilisé dans les moniteurs professionnels et milieu/haut de gamme pour garantir une stabilité d'affichage irréprochable.
Diagnostic Express (Problèmes de géométrie ou absence de synchro) :
Corrections de distorsion : Si la géométrie est déformée (effet de coussin permanent) et ne réagit plus aux réglages, vérifiez les tensions de contrôle sur les broches dédiées à la correction E/W (Est-Ouest). Une dérive des composants de filtrage sur ces lignes est une panne typique.
Verrouillage de fréquence : Si le moniteur ne parvient pas à se synchroniser sur une résolution spécifique, inspectez les entrées de signaux de synchronisation (H et V) ainsi que les condensateurs de découplage proches du TDA4881, essentiels pour la stabilité de la PLL interne.
Recommandations de Montage :
Support DIP20 : L'usage d'un support tulipe est fortement recommandé. La complexité et le rôle central du TDA4881 dans la gestion de l'affichage rendent ce composant précieux ; un support évite toute contrainte thermique lors de l'installation.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La haute densité des fonctions et la sensibilité aux parasites imposent une propreté absolue pour éviter tout courant de fuite susceptible de perturber la précision des corrections géométriques.
