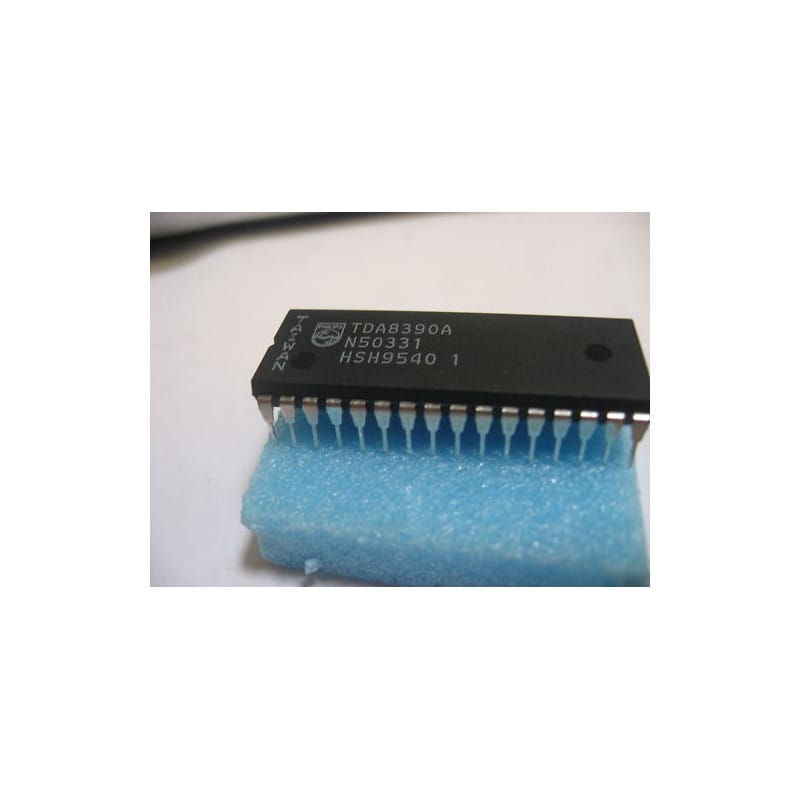

Le TDA8390 (ou sa variante TDA8390A) est un circuit intégré de traitement du signal vidéo, conçu par Philips comme un décodeur SECAM haute performance. Il était principalement utilisé dans les châssis de télévision couleur pour extraire les informations de chrominance du standard SECAM, garantissant une restitution fidèle des couleurs.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 32 broches (DIP32 / DIL32).
Décodage SECAM : Spécifiquement optimisé pour le traitement du signal SECAM, incluant la gestion de la commutation ligne par ligne et l'identification de la trame.
Intégration Avancée : Le boîtier DIP32 permet une haute densité de fonctions, incluant les filtres nécessaires au traitement de la chrominance, réduisant ainsi le besoin de composants discrets.
Fiabilité Philips : Composant standard des années 90, essentiel pour la pérennité des téléviseurs équipés du standard SECAM européen.
Diagnostic Express (Défaut de couleur / Image en Noir & Blanc) :
Signal de chrominance : Si la couleur est absente ou instable, vérifiez en priorité le signal d'entrée de la chrominance sur les broches dédiées. Une mauvaise soudure sur les bobines de filtrage (souvent associées à ce CI) peut désaccorder le décodeur.
Tension d'alimentation : Comme tout circuit de cette complexité, assurez-vous que les lignes d'alimentation Vcc sont bien filtrées. Un condensateur électrolytique fatigué sur la ligne d'alimentation du TDA8390 peut introduire un bruit basse fréquence rendant le décodage SECAM erratique.
Recommandations de Montage :
Support DIP32 : L'usage d'un support tulipe est obligatoire. Étant donné le nombre important de broches et la rareté de ce composant aujourd'hui, un montage sur support est indispensable pour toute opération de maintenance ou de remplacement.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. Le TDA8390 traite des signaux de chrominance sensibles ; tout résidu de flux peut créer des capacités parasites modifiant la réponse des filtres internes.
