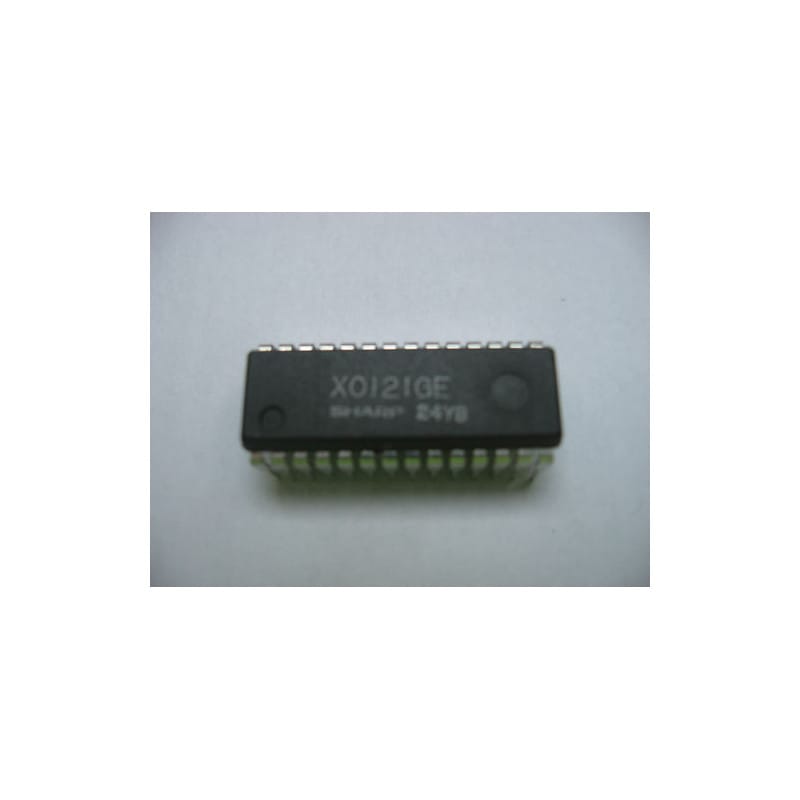

Le X0121GE (conçu par Sharp) est un circuit intégré spécialisé, souvent identifié dans les nomenclatures techniques comme un processeur ou un contrôleur de signal pour les systèmes d'affichage et les équipements audiovisuels grand public de la marque. Ces composants de la série "X" de Sharp étaient typiquement développés pour les sections de traitement de signal dans les téléviseurs et moniteurs cathodiques de l'époque.
Proposé ici en composant d'origine authentique Sharp, neuf de stock d'époque (NOS) et au format DIL / DIP.
Spécialisation Vidéo/Audio : Composant conçu pour l'intégration dans des architectures de châssis Sharp, assurant la gestion de fonctions logiques ou de traitement de signal spécifiques.
Fiabilité Sharp : Composant robuste, largement utilisé dans les équipements nécessitant une haute fiabilité opérationnelle dans les environnements domestiques.
Intégration : Correspond aux standards de l'époque pour une intégration directe sur les cartes mères des appareils concernés.
Diagnostic Express (Comportement anormal du système) :
Tensions de service : Comme pour tous les circuits intégrés de traitement de signal de cette génération, vérifiez les tensions d'alimentation aux bornes dédiées. Une tension hors spécification (même légère) entraîne souvent des comportements imprévisibles sur les fonctions de sortie du composant.
Signaux de synchronisation : Si ce composant est utilisé dans une section vidéo, vérifiez l'intégrité des signaux de synchronisation qui lui sont appliqués. La perte de cette référence est la cause principale de dysfonctionnement dans les processeurs Sharp.
Recommandations de Montage :
Support DIL : L'usage d'un support tulipe est vivement recommandé. Cela permet non seulement de protéger le composant de la chaleur lors de la soudure, mais aussi de faciliter son remplacement ou le test sur différents châssis lors de vos restaurations.
Découplage : Un condensateur de 100 nF est indispensable au plus près de la broche Vcc. La commutation logique interne nécessite une alimentation propre pour éviter tout parasite qui pourrait se répercuter sur les signaux de sortie.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La technologie de ce composant le rend sensible aux résidus de flux qui, avec le temps, peuvent induire des courants de fuite perturbant ses entrées de contrôle haute impédance.
