Le SBA3210 (conçu par le fabricant Siemens) est un circuit intégré de synthèse de fréquence par boucle à verrouillage de phase (PLL - Phase-Locked Loop), conçu pour les applications d'accord de précision dans les tuners de télévision et les systèmes de réception radio. Il complète la gamme Siemens pour la gestion de l'oscillateur local.

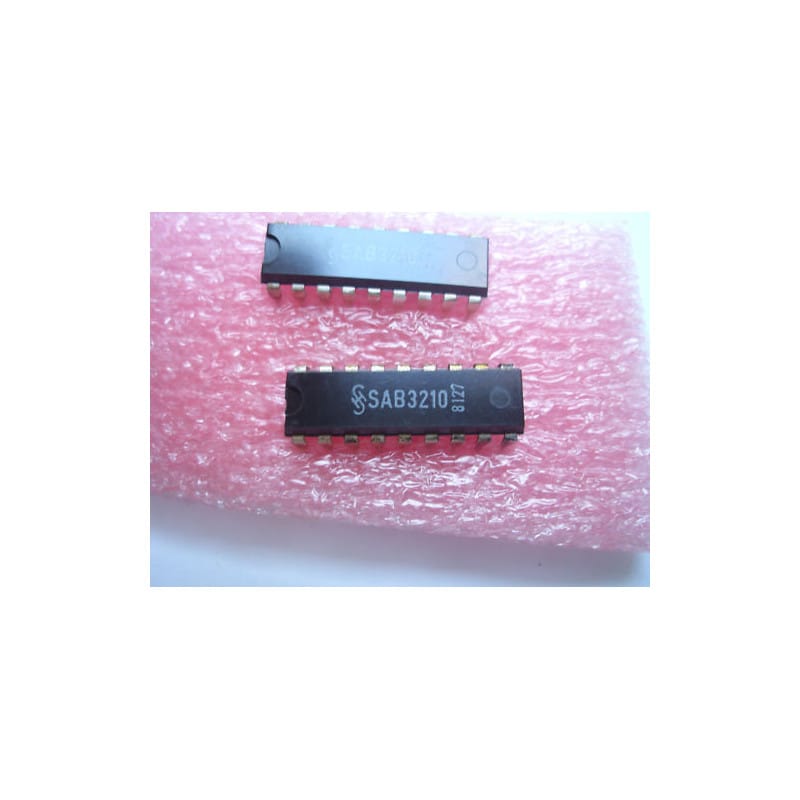

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 18 broches (DIP18 / DIL18).
Architecture PLL : Permet une synthèse de fréquence stable et précise en verrouillant l'oscillateur local du tuner sur une référence stable, assurant une réception sans dérive.
Intégration Siemens : Composant robuste, conçu pour les châssis TV et les récepteurs radio haute performance des années 80, offrant une grande fiabilité dans le contrôle de l'accord.
Compatibilité : Conçu pour fonctionner avec les bus de données et les systèmes de contrôle logique standard des équipements audiovisuels de l'époque.
Diagnostic Express (Défaut d'accord) :
Boucle PLL : Si l'accord est instable ou si le tuner ne parvient pas à "accrocher" une station, vérifiez la tension de contrôle générée par le SBA3210. Une tension fixe ou saturée aux rails d'alimentation indique généralement une coupure dans la boucle de retour ou un défaut de programmation du diviseur de fréquence via le bus.
Alimentation : Assurez-vous que la tension d'alimentation (Vcc) est parfaitement filtrée. Une ondulation résiduelle sur cette tension peut introduire une modulation de phase parasite, dégradant la qualité de réception.
Recommandations de Montage :
Support DIP18 : L'usage d'un support tulipe est vivement recommandé pour préserver ce composant des contraintes thermiques lors de la soudure et faciliter vos tests de diagnostic sur tuner.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La propreté des lignes de commande et de la boucle de filtrage est cruciale pour éviter les courants de fuite de surface qui compromettraient la stabilité de la PLL.
