Circuit intégré analogique monolithique linéaire de référence d'origine TBA920 (ou TBA 920 / séries équivalentes TBA920S / TBA920Q) conçu pour les étages de synchronisation et de balayage horizontal des téléviseurs vintage. Fabriqué par THOMSON-CSF (et secondes sources européennes historiques telles que SGS-ATES, ITT Intermetall, Siemens, Telefunken, Valvo/Philips). Ce grand classique des châssis TV à tube cathodique (CRT) des années 70/80 regroupe le séparateur de synchronisation, l'oscillateur de ligne et une double boucle d'asservissement de phase (double AFC / APC) pour piloter l'étage de puissance ligne (driver THT). Conditionné en boîtier traversant plastique standard DIP-16 (PDIP-16). Composant neuf de stock d'époque (NOS - New Old Stock) livré sous protection antistatique.
Double Boucle d'Asservissement (Dual Loop AFC) :
Première boucle : verrouille l'oscillateur interne sur les impulsions de synchronisation du signal vidéo composite (haute immunité aux parasites).
Seconde boucle : compense automatiquement le temps de stockage (storage time) du transistor de puissance ligne via le retour d'impulsion Flyback/THT.
Standard Européen Incontournable : Remplacement direct broche à broche (drop-in replacement) sur la quasi-totalité des téléviseurs européens des générations 1970 et 1980.
Large Tolérance d'Alimentation : Fonctionnement stable sur rail régulé 12 V avec seuils de commutation francs pour l'attaque du transistor driver horizontal.
Génération Propre d'Impulsions : Largeur et phase des impulsions de commande réglables par composants passifs externes pour une adaptation parfaite à chaque modèle de THT.
Dépannage et restauration des téléviseurs couleur et noir et blanc vintage (châssis Thomson, Telefunken, Grundig, ITT / Schaub-Lorenz, Saba, Nordmende, Philips, Radiotechnique).
Platines vidéo pour bornes d'arcade et jeux électroniques rétro (châssis Hantarex MTRV, Kortek, etc.).
Moniteurs de contrôle de régie vidéo analogique, écrans CCTV et moniteurs monochromes informatiques d'époque.
Générateurs de mires TV et bancs d'étalonnage de balayage CRT.
Dessoudage & Soudure :
Nettoyer soigneusement les 16 pastilles à l'aide d'une tresse à dessouder fine imprégnée de flux pour préserver les pistes en cuivre des circuits simple face d'époque.
Température de fer recommandée : 300 °C à 320 °C (max 2 à 3 secondes par broche).
L'implantation sur un support tulipe DIP-16 de qualité est fortement recommandée pour fiabiliser le montage et faciliter les mesures sous tension.
Contrôle Périphérique :
Avant le remplacement, contrôler l'état des condensateurs électrolytiques de filtrage sur la ligne 12 V et des condensateurs film plastique déterminant la fréquence de l'oscillateur.
Vérifier l'état du transistor driver de ligne et de la diode de récupération avant la remise en route de la THT.
Précautions ESD : Manipuler le composant sur un plan de travail dissipatif relié à la terre avec bracelet antistatique.

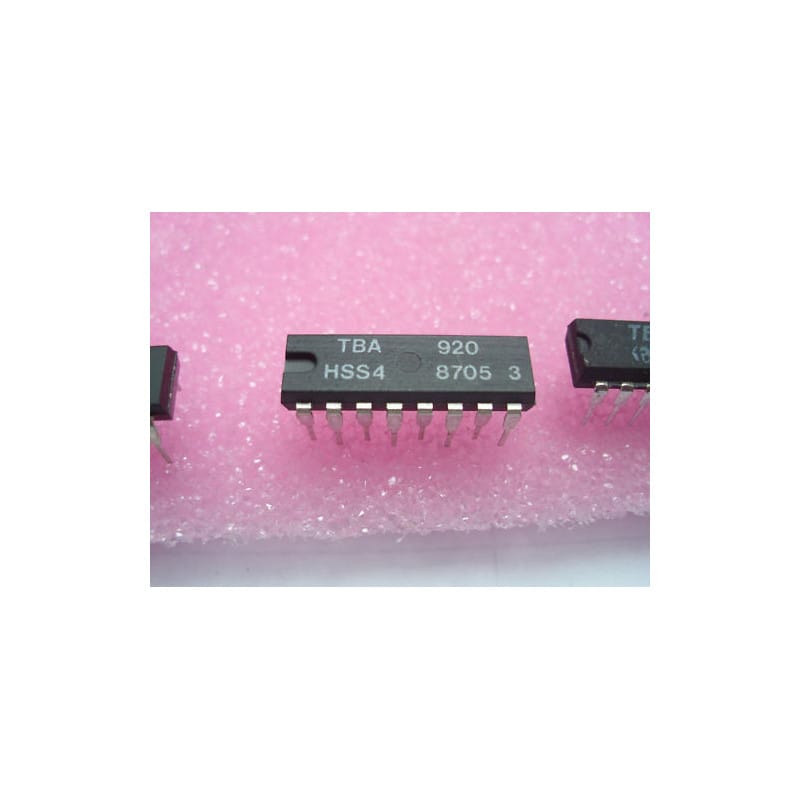

Composants Électroniques TV & Vidéo Vintage / Circuit intégré oscillateur balayage horizontal THOMSON TBA920 TBA 920 boîtier DIP-16 neuf de stock ancien.
