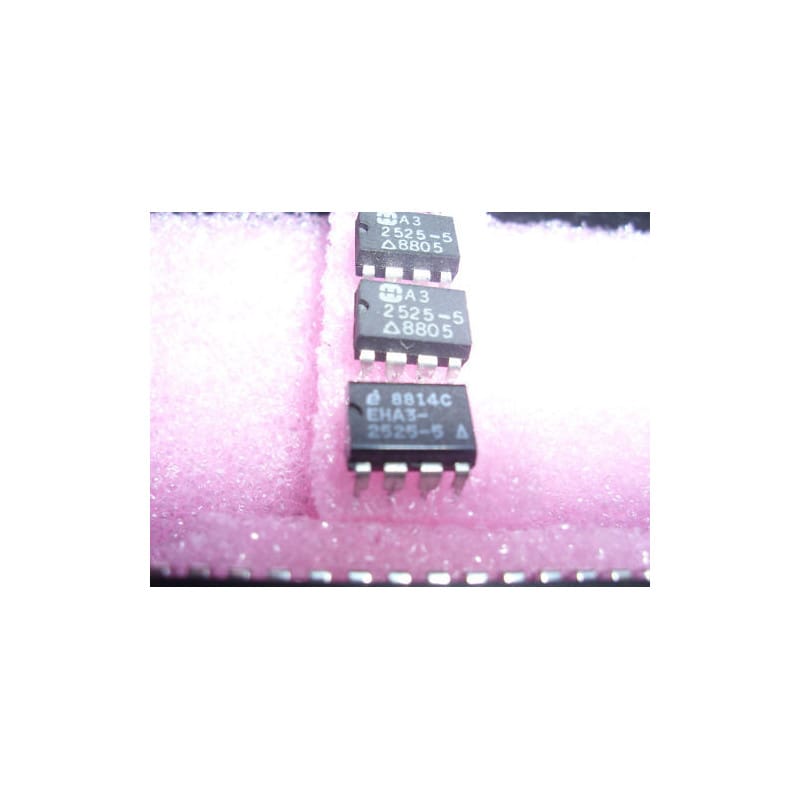

Le A3-2525-5 (conçu par le fabricant Harris Semiconductor) est un circuit intégré analogique de haute précision. Il appartient à la famille des amplificateurs opérationnels industriels destinés aux applications nécessitant une grande stabilité et une réponse rapide, typiques des équipements d'instrumentation et de contrôle des années 80.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 8 broches (DIP8 / DIL8).
Haute Précision : Conçu pour maintenir des dérives minimales, ce qui en fait une référence pour les circuits de conversion analogique-numérique (ADC) et les systèmes de conditionnement de signal.
Architecture Robuste : La technologie Harris assure une excellente fiabilité opérationnelle dans des plages de températures étendues.
Polyvalence : Utilisé fréquemment dans les filtres actifs, les étages d'amplification de capteurs et les boucles de régulation industrielle.
Diagnostic Express (Instabilité ou dérive) :
Offset de tension : Si vous mesurez une tension de sortie inattendue, vérifiez le circuit de compensation d'offset (si utilisé sur votre carte). Une dérive des composants passifs environnants est plus fréquente que la défaillance interne du A3-2525-5.
Découplage : Comme tout composant de précision, assurez-vous que les condensateurs de découplage de 100nF sont soudés au plus près des broches d'alimentation pour éviter toute oscillation haute fréquence.
Recommandations de Montage :
Support DIP8 : Pour préserver l'intégrité de ce composant NOS, l'usage d'un support tulipe est fortement conseillé. Cela permet également d'éviter toute surchauffe inutile durant la soudure.
Soudure : Utilisez votre station réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire après soudure. Les circuits de précision sont très sensibles aux courants de fuite en surface dus aux résidus de flux, ce qui pourrait dégrader vos mesures.
