Le L297 (conçu par le fabricant ST-SGS Thomson) est un circuit intégré de contrôle pour moteurs pas à pas bipolaires et unipolaires. Il est spécifiquement conçu pour générer les signaux de commande (phases) nécessaires au pilotage d'étages de puissance (comme le L298), simplifiant ainsi drastiquement la gestion des séquences de pas.

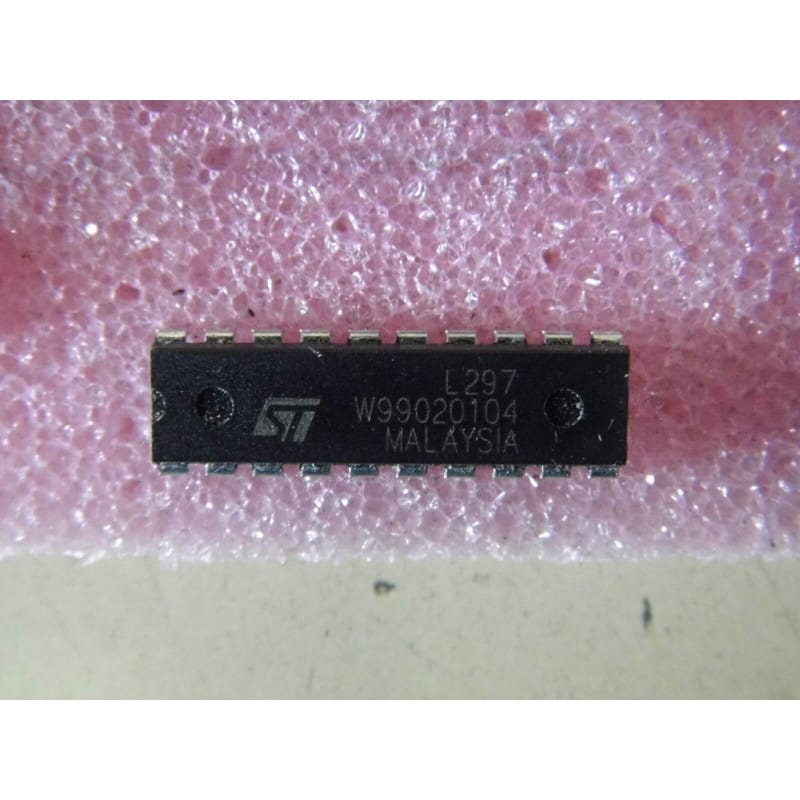

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 20 broches (DIP20 / DIL20).
Ce circuit est une référence classique dans les systèmes d'automatisation, la robotique et les tables traçantes des années 80 et 90.
Générateur de Séquences : Génère automatiquement les séquences de phases (pas entier, demi-pas) pour piloter des moteurs pas à pas, éliminant le besoin de gérer ces séquences par logiciel.
Contrôle PWM : Intègre deux hacheurs de courant (PWM) pour réguler le courant dans les enroulements du moteur, permettant un meilleur contrôle du couple et une réduction de la dissipation thermique.
Interface Simplifiée : Ne nécessite que trois signaux de contrôle (Clock, Direction, Mode) pour piloter le moteur.
Diagnostic Express à l'Établi (Moteur bloqué ou saccadé) :
Signal de commande : Vérifiez l'intégrité des signaux d'entrée (Clock et Direction). Si le moteur vibre sans tourner, le problème vient souvent d'une mauvaise séquence de phase ou d'une fréquence d'horloge trop élevée pour le couple moteur.
Hachage (PWM) : Si les bobines chauffent excessivement, vérifiez les composants reliés aux broches de détection de courant (SENSE). Une résistance de mesure de courant trop faible ou mal connectée empêchera la régulation du courant.
Recommandations de Montage :
Support DIP20 : L'utilisation d'un support tulipe est fortement conseillée pour ce composant NOS, permettant un remplacement aisé en cas de défaut sur la chaîne de puissance.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire après soudure. Le L297 manipule des signaux de commande sensibles ; toute trace de flux peut créer des courants de fuite perturbant la logique de séquence, entraînant des pas perdus ou un fonctionnement erratique.
