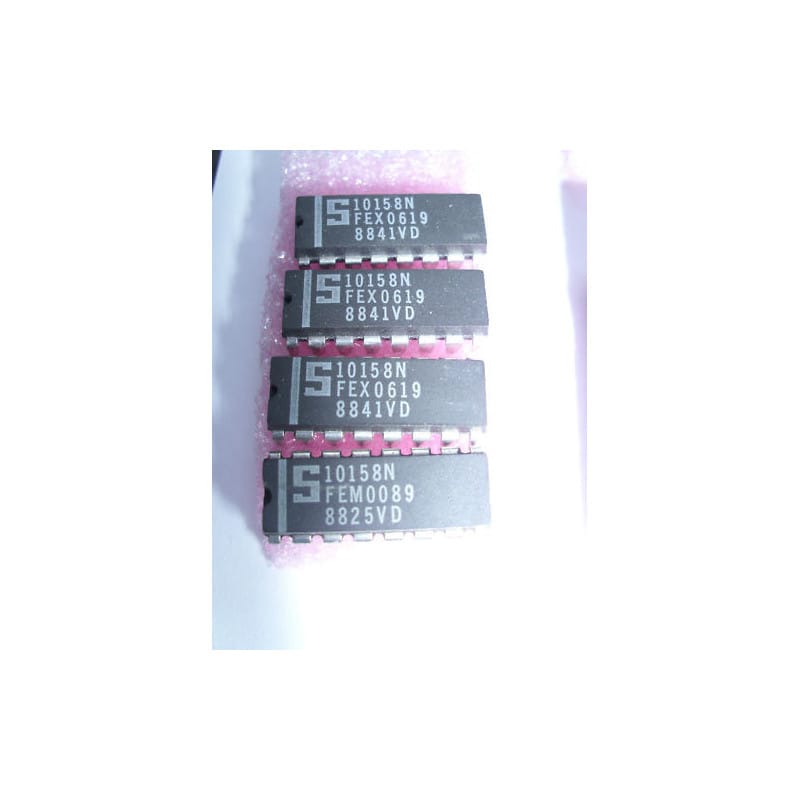

Le MC10158N (conçu par le fabricant Signetics) est un circuit intégré de la famille ECL (Emitter-Coupled Logic). Il s'agit d'un multiplexeur de données 2-bit quadruple, une fonction logique classique utilisée dans les systèmes numériques haute performance de l'ère des années 70 et 80.
Proposé à l'unité, ce composant est d'origine authentique et neuf de stock d'époque (NOS), présenté au format double en ligne à 16 broches (DIP16 / DIL16).
Technologie ECL : La logique ECL se distingue par sa très grande vitesse de commutation, bien supérieure à celle des technologies TTL de l'époque. Elle était principalement utilisée dans les supercalculateurs, l'instrumentation de pointe et les équipements de télécommunication professionnels.
Fonctionnalité : Le MC10158 permet de sélectionner l'un des deux canaux de données pour chacune des quatre sections, offrant ainsi une grande souplesse dans le routage des bus de données.
Architecture Signetics : Signetics était un fabricant renommé pour la fiabilité de ses composants logiques industriels et militaires.
Attention : Spécificités de la technologie ECL :
Contrairement à la logique TTL, la technologie ECL nécessite des conditions d'alimentation et de terminaison spécifiques.
Alimentation négative : La famille ECL fonctionne généralement avec une alimentation négative (souvent Vee = -5.2V par rapport à la masse). Vérifiez impérativement le schéma de votre équipement avant toute mise sous tension pour éviter une destruction immédiate du composant.
Terminaison de ligne : Les sorties ECL nécessitent une terminaison appropriée pour fonctionner correctement et éviter les réflexions de signal, étant donné leurs temps de montée/descente extrêmement rapides.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé, non seulement pour la protection thermique lors du soudage, mais aussi pour permettre le remplacement aisé en cas de défaut sur ces circuits ECL complexes.
Soudure : Utilisez votre station réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire après soudure. La technologie ECL est extrêmement sensible au bruit et aux impédances parasites ; la moindre trace de flux sur le circuit imprimé peut altérer les temps de propagation ou provoquer des erreurs logiques.
