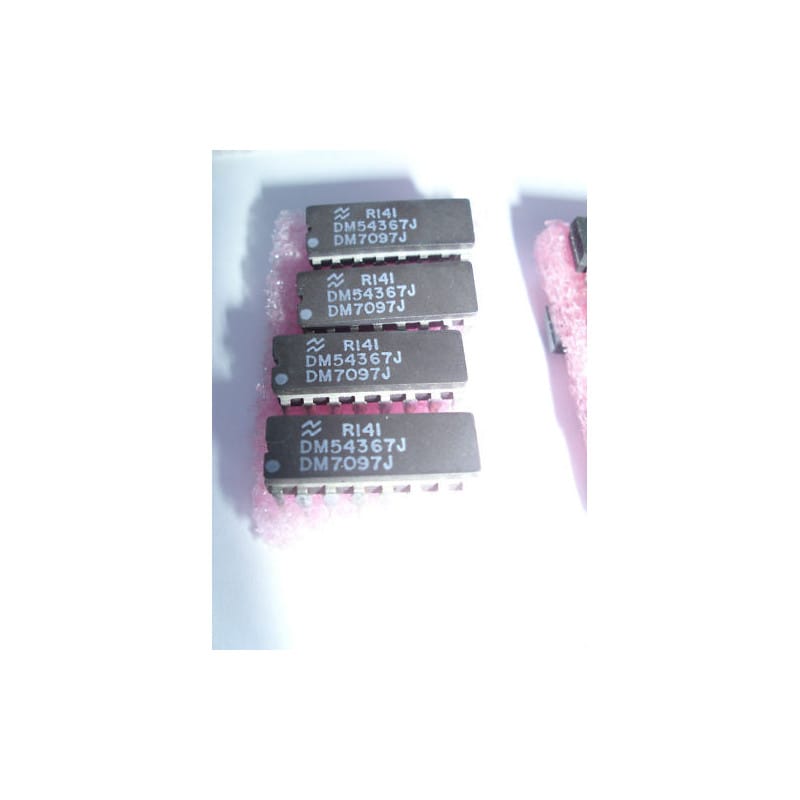

Le DM54367J (équivalent au DM7097J), conçu par National Semiconductor, est un composant de logique d'interface haute performance. Il s'agit d'un buffer/pilote de ligne hexadécimal à trois états (tri-state), conçu pour piloter des bus de données ou des lignes de transmission avec une capacité de courant élevée.
Proposé ici dans son boîtier DIP16 en céramique (CERDIP), ce composant est une pièce d'origine authentique et neuve de stock d'époque (NOS). La version en céramique (indiquée par le suffixe 'J') était spécifiquement destinée aux environnements militaires, aérospatiaux ou industriels sévères, offrant une meilleure dissipation thermique et une résistance accrue aux contraintes environnementales que les versions en résine plastique standard.
Architecture Hexadécimale : Contient six buffers indépendants dans un seul boîtier, optimisés pour la gestion de bus.
Sorties Tri-State : Permet une déconnexion électrique du bus (état haute impédance), indispensable pour le partage de lignes de données entre plusieurs composants.
Construction Mil-Spec : Le boîtier en céramique assure une étanchéité supérieure et une longévité accrue des jonctions internes.
Compatibilité : Parfaitement compatible avec les niveaux logiques TTL standard, assurant une intégration aisée dans les systèmes numériques classiques.
Diagnostic Express à l'Établi (Conflits de bus ou sorties bloquées) :
État haute impédance : Si vous suspectez un conflit sur votre bus, vérifiez le signal de commande de validation (Enable). Si le signal d'entrée Enable ne commute pas correctement, le buffer peut rester actif alors qu'il devrait être en haute impédance, créant des courts-circuits logiques.
Température : Grâce à son boîtier céramique, ce composant est plus tolérant aux charges élevées. Si vous observez une chauffe inhabituelle, vérifiez votre impédance de charge (câblage en court-circuit ou terminaison trop faible).
Recommandations de Montage :
Support DIP16 : L'utilisation de supports tulipe est recommandée pour protéger ce boîtier céramique précieux et faciliter la maintenance.
Soudure : Utilisez votre station réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. La structure en céramique peut parfois accumuler des résidus de flux entre les broches, ce qui, avec le temps et l'humidité, pourrait dégrader l'isolation entre les entrées/sorties haute performance.
