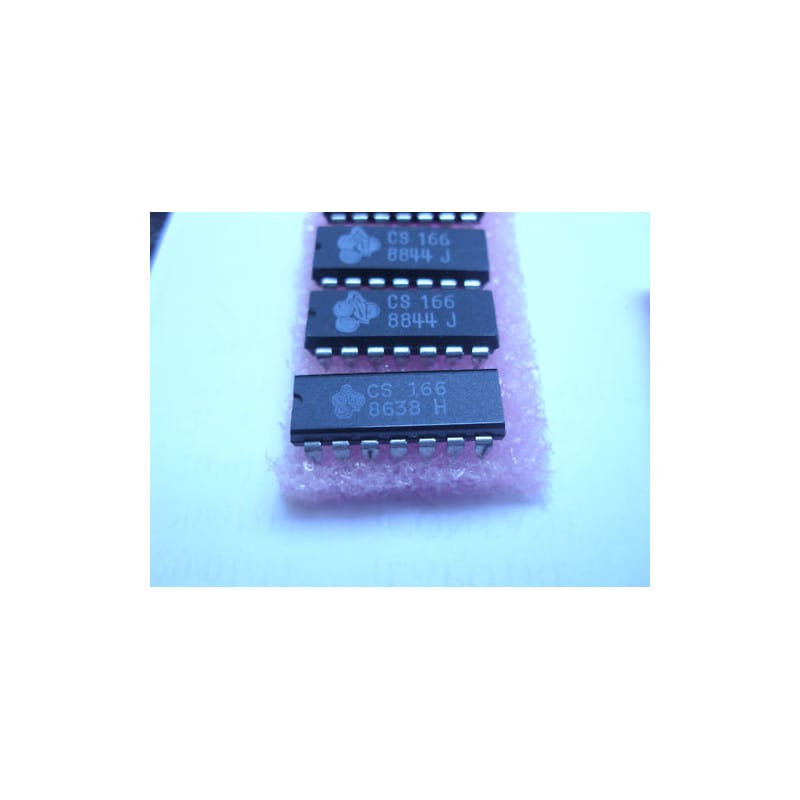

Le CS166 est un composant de logique numérique spécialisé, souvent référencé dans les documentations techniques d'époque comme un registre à décalage parallèle/série (parfois associé à des configurations spécifiques de logique séquentielle).
Proposé ici dans son boîtier d'origine DIP14 / DIL14 (double en ligne à 14 broches), ce composant est une pièce typique de la logique câblée utilisée dans les systèmes de contrôle ou d'interface avant la généralisation des microcontrôleurs.
Architecture Logique : Conçu pour le traitement séquentiel de données, facilitant la conversion de formats ou le stockage temporaire de bits.
Format : Boîtier DIP14, standard pour les composants logiques de moyenne intégration (MSI).
Usage : Historiquement utilisé dans les équipements de transmission de données, les calculateurs rudimentaires ou les interfaces d'affichage.
Diagnostic Express (Erreurs de transmission ou de comptage) :
Intégrité du signal d'horloge (Clock) : Comme tout registre à décalage, le CS166 est extrêmement sensible à la propreté du signal d'horloge. Si les données ne se décalent pas correctement, vérifiez à l'oscilloscope l'absence de rebonds ou d'overshoot sur la ligne d'horloge.
Niveaux logiques : Assurez-vous que les tensions d'alimentation (Vcc) sont stables et conformes à la famille logique du composant (généralement 5V pour cette série standard).
Recommandations de Montage :
Support DIP14 : L'usage d'un support tulipe est fortement recommandé pour protéger le composant lors de la soudure.
Soudure : Station réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage à l'alcool isopropylique pur est impératif après soudure. La présence de résidus de flux entre les broches, très rapprochées sur un boîtier DIP14, peut générer des capacités parasites nuisibles au bon cadencement du registre.
