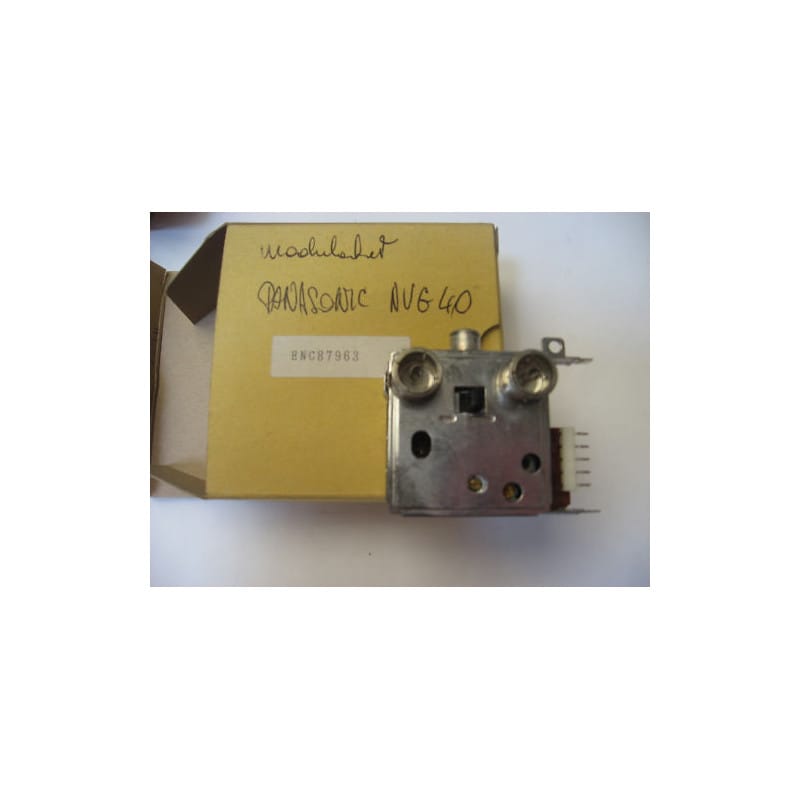

Bloc modulateur RF / convertisseur haute fréquence audio/vidéo d'origine constructeur (Genuine Panasonic RF Modulator Unit / UHF TV Modulator Assembly) de référence pièce d'origine ENC87963 (code pièce SAV Panasonic / Matsushita : ENC-87963 / ENC 87963), spécialement conçu pour les techniciens de maintenance vidéo, spécialistes de la restauration de magnétoscopes VHS vintage Panasonic / National / Matsushita, dépanneurs de matériel broadcast/grand public d'époque et électroniciens d'atelier.
Le module Panasonic ENC87963 est un sous-ensemble haute fréquence blindé sous boîtier métallique étamé avec cloisons internes antimagnétiques et antiparasites. Développé pour la génération du canal de sortie RF des magnétoscopes de génération Panasonic NV-G40 (et dérivés de la série NV-G / NV-L / châssis mécaniques G-Deck), il assure la modulation d'amplitude (AM) du signal vidéo composite (CVBS) et la modulation de fréquence (FM) du signal audio mono sur une sous-porteuse inter-porteuse calibrée (standard européen CCIR B/G à 5,5 MHz ou norme L selon version), transposée sur la bande UHF (canaux 21 à 69 / 470 à 860 MHz, typiquement ajustable d'usine autour des canaux 36–39). Doté d'une entrée antenne coaxiale (Antenna In), d'une sortie télévision coaxiale (TV Out) et d'un trimmer d'ajustement fin de fréquence, il permet de réinjecter le signal de lecture du magnétoscope et le flux antenne direct vers l'entrée tuner coaxial 75 Ohms de n'importe quel téléviseur.
Composant Officiel d'Origine Panasonic / Matsushita (Genuine OEM Part) :
Pièce détachée d'origine répertoriée dans le manuel de service (Service Manual NV-G40 Series) pour un remplacement conforme sans adaptation mécanique ni électrique.
Compatibilité Dédiée Magnétoscopes Panasonic Séries NV-G40 :
Calibré spécifiquement pour le brochage, les niveaux d'impédance d'entrée vidéo/audio et l'implantation châssis du Panasonic NV-G40 (compatible avec certains modèles associés de la gamme G-Deck / NV-G21, NV-G45 selon schémas).
Double Connectique Coaxiale 75 Ohms Intégrée :
Intègre en façade arrière une prise coaxiale d'entrée d'antenne (IEC 169-2 Femelle) et une prise de sortie TV modulée (IEC 169-2 Mâle) avec circuit de bypass RF passif/actif lors de la veille.
Ajustement de Canal UHF en Façade :
Équipé d'un potentiomètre / condensateur ajustable (vis de réglage de canal RF) accessible par l'arrière du châssis pour caler la fréquence de sortie hors des canaux émetteurs hertziens locaux.
Blindage Intégral Antiparasite :
Boîtier étamé scellé protégeant le modulateur des rayonnements du bloc d'alimentation à découpage et des têtes vidéo tournantes.
État : Pièce neuve de stock d'origine d'époque (NOS / New Old Stock Genuine Panasonic), jamais soudée, broches et pattes de fixation propres prêtes pour le brasage.
Brochage Type & Signaux d'Interface (À confirmer sur schéma de service NV-G40) :
Châssis métallique / Pattes latérales : Masse générale et blindage RF (GND).
Broche Video In : Entrée du signal vidéo composite démodulé ou issu du circuit de traitement Y/C de lecture.
Broche Audio In : Entrée du signal audio préamplifié issu de la tête linéaire audio (Audio Track).
Broches d'Alimentation (+B / VCC) : Tension continue stabilisée alimentant les oscillateurs internes et le mélangeur RF.
Broche SW / Commutation : Ligne de commande activant l'injection du signal modulé ou le passage en mode direct antenne (Pass-Through).
Diagnostic de Panne Fréquent sur NV-G40 :
Image et son parfaits via la prise Péritel / RCA mais neige complète, image très parasitée ou absence de porteuse lors du raccordement sur prise antenne TV.
Perte du signal d'antenne traversant lorsque le magnétoscope est éteint (coupure interne du circuit de bypass RF).
Dérive thermique de la fréquence d'accord UHF obligeant à réajuster le tuner du téléviseur après quelques minutes d'utilisation.
Consignes de Dessoudage & Montage en Atelier :
Le modulateur étant fixé par de larges languettes de masse sur le plan de cuivre principal, utiliser un fer à souder d'au moins 60 W à 80 W avec une panne large ou une station à air chaud pour libérer les points de masse sans arracher les pistes.
Nettoyer la zone à l'alcool isopropylique (IPA) et ressouder le module neuf en appliquant une soudure propre sur toutes les pattes de masse pour garantir l'équipotentialité et l'absence d'interférences RF.
Pièces Détachées Vidéo & Modules RF / Fabricant : PANASONIC (Matsushita) / Référence Constructeur : ENC87963 (ENC-87963) / Désignation : Bloc Modulateur RF UHF pour Magnétoscope VHS (RF MODULATOR UNIT) / Compatibilité : Châssis Panasonic NV-G40 et séries associées / Format : Boîtier blindé métallique avec prises d'antenne coaxiales IEC intégrées / État : 100% neuf de stock d'origine d'époque (NOS / New Old Stock Genuine Panasonic), jamais monté ni soudé. Module de rechange officiel indispensable pour la remise en état conforme des sorties RF coaxiales des magnétoscopes Panasonic vintage.
