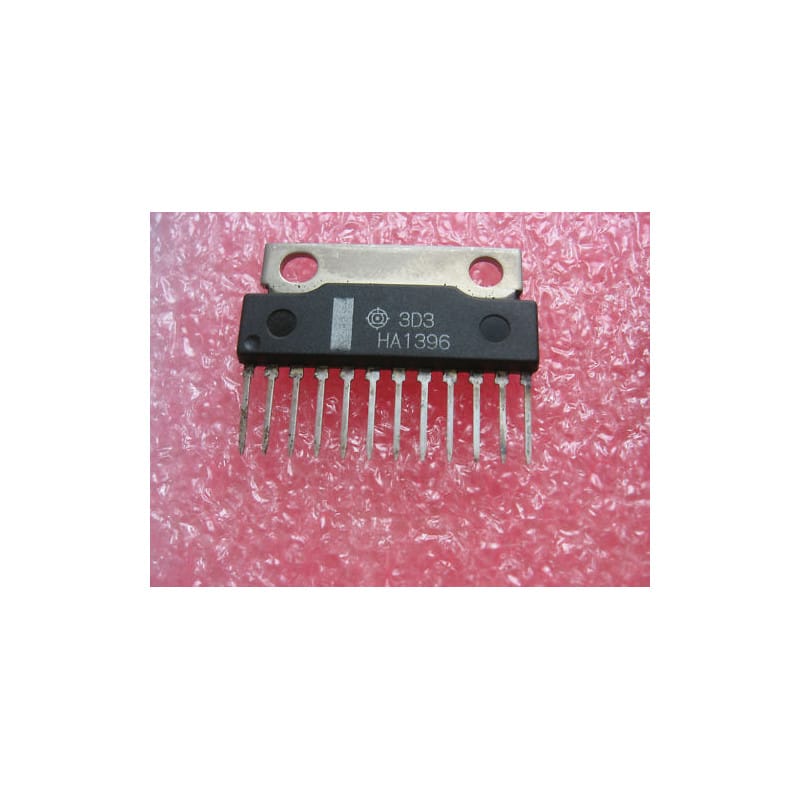

Circuit intégré amplificateur de puissance audio monolithique de référence d'origine HA1396 (ou HA 1396) conçu et fabriqué par HITACHI. Développé pour les étages de sortie audio d'autoradios, téléviseurs couleur vintage, combinés radio-cassettes et récepteurs audio compacts d'époque, ce circuit double canal permet une configuration stéréo (2x) ou pontée (BTL - Bridge-Tied Load) pour délivrer une puissance accrue sous basse tension continue. Conditionné en boîtier vertical simple rangée SIL-12 (SIP-12) avec ailette métallique intégrée pour montage sur dissipateur thermique. Composant neuf de stock ancien (NOS - New Old Stock) livré sous protection antistatique.
Dissipation Thermique Optimisée : Ailette métallique intégrée au boîtier SIL-12 assurant un couplage thermique direct et robuste sur le châssis ou radiateur aluminium.
Polyvalence Stéréo / Mono BTL : Permet d'alimenter deux haut-parleurs distincts ou d'être ponté sur une seule voie pour quadrupler la puissance théorique sous une même tension d'alimentation.
Composant d'Origine Hitachi : Conforme aux spécifications constructeur d'époque pour un dépannage fidèle sans modification de circuit.
Intégration Optimisée : Nécessite un nombre minimal de composants externes (résistances/condensateurs) pour stabiliser le gain et le filtrage.
Amplificateurs et étages de sortie d'autoradios vintage des années 70/80 (Clarion, Pioneer, Hitachi, Blaupunkt, etc.).
Étage d'amplification audio de téléviseurs couleur et moniteurs CRT vintage.
Récepteurs radio portables de forte puissance, postes boombox et platines cassettes de salon.
Montage Thermique :
Nettoyer soigneusement la surface d'appui du dissipateur et appliquer une fine couche homogène de pâte thermique au dos de la languette métallique avant serrage.
Veiller à ne pas exercer de contrainte mécanique excessive lors du vissage pour ne pas fragiliser les 12 broches en ligne.
Dessoudage & Soudure :
Sur les PCB vintage, utiliser une tresse à dessouder fine imprégnée de flux pour déboucher les 12 pastilles alignées sans arracher le cuivre.
Température de fer recommandée : 300 °C à 320 °C (max 2 à 3 secondes par broche).
Contrôle Périphérique : Vérifier systématiquement l'état des condensateurs électrolytiques de liaison de sortie et de filtrage sur la ligne Vcc avant la remise sous tension.
Précautions ESD : Manipuler sur un plan de travail dissipatif relié à la terre.
