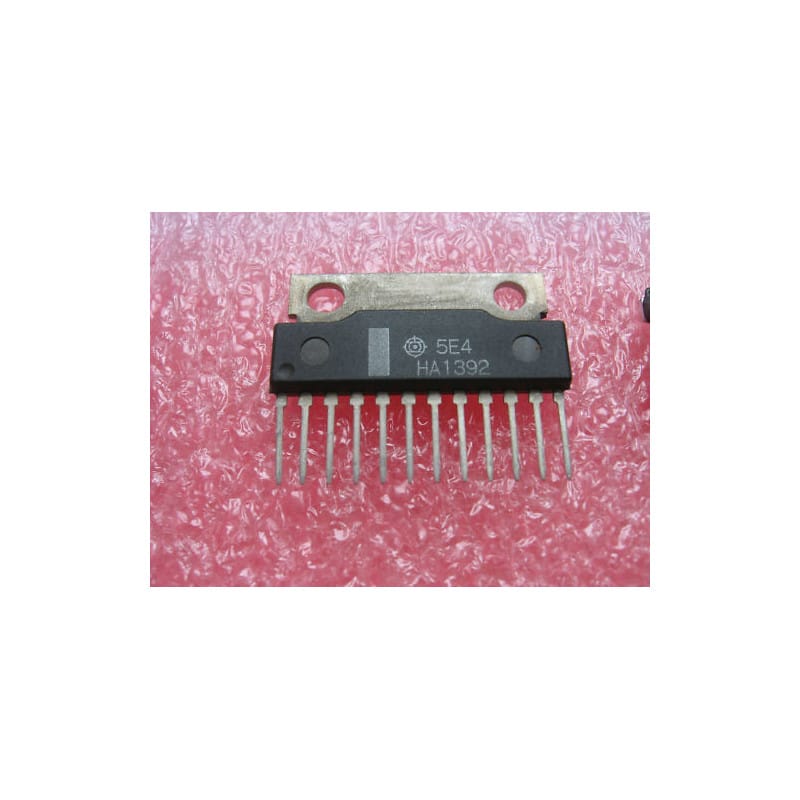

Circuit intégré amplificateur de puissance audio monolithique de référence d'origine HA1392 (ou HA 1392) conçu et fabriqué par HITACHI. Conçu pour les étages de sortie audio d'autoradios, téléviseurs couleur vintage, combinés radio-cassettes et récepteurs Hi-Fi d'époque, ce circuit double canal permet une configuration stéréo ou pontée (BTL - Bridge-Tied Load) pour délivrer une puissance accrue sous basse tension d'alimentation. Conditionné en boîtier vertical simple rangée SIL-12 (SIP-12) avec ailette métallique intégrée pour montage sur dissipateur thermique. Composant neuf de stock ancien (NOS - New Old Stock) livré sous emballage de protection antistatique.
Dissipation Thermique Optimisée : Ailette métallique intégrée au boîtier SIL-12 facilitant la fixation mécanique et le couplage thermique sur radiateur ou châssis métallique.
Polyvalence Stéréo / Mono BTL : Capable d'alimenter directement deux haut-parleurs indépendants ou un seul haut-parleur en montage en pont pour maximiser la puissance sonore.
Composant d'Origine Hitachi : Conforme aux spécifications constructeur d'époque pour une restauration exacte sans modification de circuit.
Nombre Réduit de Composants Externes : Gain et polarisations internes optimisés pour limiter l'encombrement sur le circuit imprimé.
Amplificateurs et étages de sortie d'autoradios vintage des années 70/80 (Clarion, Pioneer, Hitachi, Blaupunkt, etc.).
Étage d'amplification audio de téléviseurs couleur et moniteurs CRT d'époque.
Récepteurs radio portables de forte puissance, platines boombox et enceintes amplifiées.
Montage Thermique :
Nettoyer la surface d'appui du dissipateur et appliquer une fine couche homogène de pâte thermique au dos de la languette métallique avant serrage.
Veiller à ne pas exercer de contrainte mécanique excessive lors du vissage pour ne pas fragiliser les broches.
Dessoudage & Soudure :
Sur les PCB vintage, utiliser une tresse à dessouder fine imprégnée de flux pour vider les 12 pastilles alignées sans arracher le cuivre.
Température de fer recommandée : 300 °C à 320 °C (max 2 à 3 secondes par broche).
Contrôle Périphérique : Vérifier l'état des condensateurs électrolytiques de liaison de sortie et de filtrage de la ligne Vcc avant la remise sous tension.
Précautions ESD : Manipuler sur un plan de travail dissipatif relié à la terre.
Composants Électroniques Audio Vintage / Circuit intégré amplificateur audio HITACHI HA1392 HA 1392 boîtier SIL-12 neuf.
