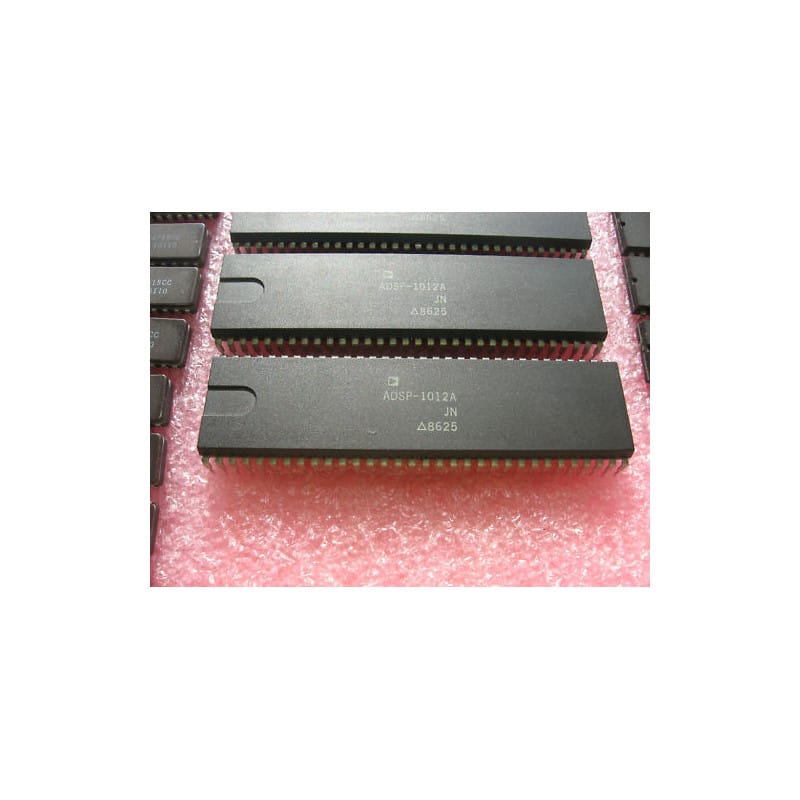

Circuit intégré multiplicateur numérique parallèle 12x12 bits haute vitesse en technologie CMOS haute performance, référence ADSP-1012AJN (ou ADSP1012AJN / ADSP-1012A) fabriqué par ANALOG DEVICES. Conçu pour le traitement numérique du signal (DSP - Digital Signal Processing), les coprocesseurs arithmétiques matériels, l'imagerie médicale, le traitement vidéo/radar temps réel et les calculateurs rapides de laboratoire. Modèle haute vitesse (grade AJN) en boîtier plastique large DIP-64 (PDIP-64) à broches traversantes, remplaçant avantageusement les équivalents bipolaires de type MPY-12HJ avec une consommation électrique considérablement réduite. Composant neuf de stock ancien (NOS - New Old Stock) conditionné sous protection antistatique.
Calcul Parallèle Ultra-Rapide : Exécution d'une multiplication complète 12 x 12 bits en quelques dizaines de nanosecondes, idéale pour les boucles de calcul intensif temps réel sans goulot d'étranglement CPU.
Architecture Flexible de Bus : Registres de verrouillage internes en entrée ($X$ et $Y$) et en sortie (MSP - Most Significant Product, LSP - Least Significant Product) avec lignes de validation trois états (Tri-state) pour un raccordement direct sur bus de données partagés.
Très Faible Consommation CMOS : Réduction drastique de la dissipation de puissance par rapport aux circuits équivalents historiques bipolaires (type TRW MPY-12HJ ou Bipolar ECL/TTL), éliminant le besoin de radiateurs encombrants.
Polyvalence Arithmétique : Entrées de contrôle dédiées pour forcer le traitement arithmétique en mode signé, non signé ou mixte.
Coprocesseurs matriciels et cartes d'accélération mathématique pour systèmes industriels et mini-ordinateurs vintage.
Filtres numériques temps réel (FIR, IIR), calculs de transformée de Fourier rapide (FFT) et convolution.
Traitement de signal vidéo, génération d'effets broadcast, systèmes d'imagerie ultrasonore et médicale.
Équipements de télécommunications haute fréquence, modulateurs/démodulateurs numériques, radars et sonars.
Rétro-ingénierie, maintenance et restauration de calculateurs et cartes de traitement de données professionnelles des années 80/90.
Précautions ESD : Circuit intégré CMOS haute densité sensible aux décharges électrostatiques. Manipuler sur tapis antistatique relié à la terre avec bracelet conducteur.
Découplage d'Alimentation :
Implanter plusieurs condensateurs céramiques multicouches de 100 nF à très faible ESR directement entre les broches VCC et GND autour du boîtier DIP-64.
Ajouter un condensateur au tantale de 10 µF à proximité immédiate pour stabiliser la ligne lors des commutations simultanées des 24 bus de sortie.
Soudure & Remplacement :
En raison du nombre élevé de broches (64 broches), l'emploi d'un support tulipe DIP-64 large de haute qualité est vivement recommandé afin d'éviter tout stress thermique répété sur le PCB et le boîtier.
En cas de soudure directe, utiliser un fer thermo-régulé à 300 °C – 330 °C (max 2 à 3 secondes par pastille).
Composants Électroniques Industriels & DSP / Circuit intégré multiplicateur parallèle 12x12 bits ANALOG DEVICES ADSP-1012AJN ADSP1012AJN boîtier DIP-64 neuf.
