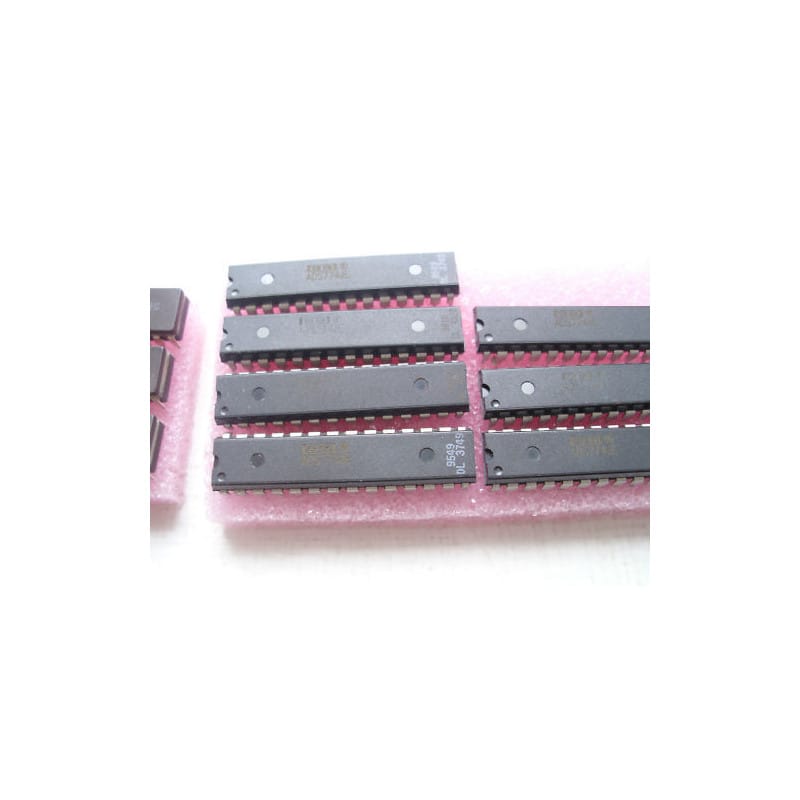

Le ADS774JE (conçu par Burr-Brown) est un convertisseur analogique-numérique (CNA) 12 bits complet, de haute précision, intégrant une référence de tension, une horloge, et une interface de bus à trois états. Il est optimisé pour les applications d'instrumentation et de contrôle industriel nécessitant une conversion rapide et fiable.
Le format DIP28 étroit (0,3 pouce de largeur) est une caractéristique distinctive de cette série, permettant une densité d'intégration plus élevée sur les cartes électroniques par rapport au boîtier DIP28 standard (0,6 pouce).
Proposé ici en composant d'origine authentique Burr-Brown, neuf de stock d'époque (NOS) et au format DIP28 étroit / DIL28 Narrow.
Performance 12 bits : Offre une conversion précise sur 4096 niveaux, idéale pour des mesures analogiques exigeantes.
Intégration Totale : Le composant inclut toutes les fonctions nécessaires à la conversion (horloge, référence, logique d'interface), réduisant le besoin de composants externes.
Compatibilité : Conçu pour s'interfacer facilement avec les bus de données de microprocesseurs, facilitant son intégration dans vos systèmes de traitement de données.
Diagnostic Express (Incohérence des mesures ou erreur de conversion) :
Référence de tension : Comme pour tous les convertisseurs de précision de votre collection, la stabilité de la tension de référence interne est primordiale. Si la sortie numérique dérive ou oscille, vérifiez que le découplage sur la broche de référence est impeccable.
Temps d'acquisition : Vérifiez que votre routine logicielle de lecture respecte les temps de conversion annoncés dans la datasheet. Une lecture trop précoce après une commande de début de conversion (CONVST) renverra des données erronées.
Recommandations de Montage :
Support DIP28 (Étroit) : L'usage d'un support tulipe adapté au pas étroit est impératif. Ce composant est souvent le cœur d'un instrument de mesure haute précision ; le support protège le composant des contraintes thermiques lors des travaux de soudure.
Découplage : Placez des condensateurs de découplage (100 nF) au plus près des broches d'alimentation analogique et numérique. Burr-Brown recommande une attention particulière au routage des masses pour minimiser le couplage du bruit numérique vers la section analogique.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. L'étroitesse du boîtier rend les broches très proches, et tout résidu de flux pourrait créer des courants de fuite perturbant la précision des entrées de haute impédance.
