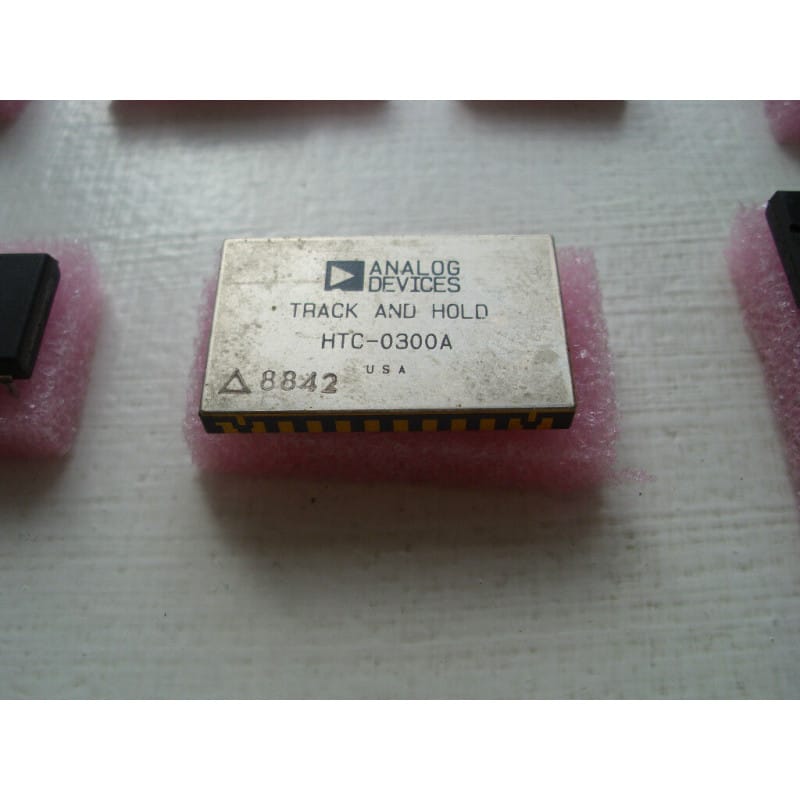

Le HTC-0300A (conçu par Analog Devices) est un amplificateur échantillonneur-bloqueur (Sample-and-Hold) de haute performance, optimisé pour les systèmes d'acquisition de données où une grande précision et une vitesse de capture rapide sont essentielles. Il est conçu pour capturer un signal analogique variant rapidement et le maintenir stable (avec une très faible dérive) pendant la conversion par un convertisseur A/N (ADC).
Proposé ici en composant d'origine authentique Analog Devices, neuf de stock d'époque (NOS) et au format DIP24 / DIL24 Céramique (CERDIP), garantissant une stabilité thermique exceptionnelle et une fiabilité maximale pour les instruments de mesure.
Haute Précision : Offre une excellente linéarité et un très faible "droop" (dérive de maintien), cruciaux pour maintenir l'intégrité du signal avant quantification.
Vitesse de Capture : Temps d'acquisition rapide, permettant d'échantillonner des signaux dynamiques sans erreurs d'ouverture (aperture jitter).
Boîtier Céramique (CERDIP) : Indique une fabrication de classe industrielle/militaire, protégeant le circuit interne contre les variations de température et l'humidité.
Diagnostic Express (Incohérence des mesures ou dérive) :
Condensateur de maintien (Hold Capacitor) : La performance du HTC-0300A dépend fortement de la qualité du condensateur externe de maintien. Utilisez un condensateur à très faible absorption diélectrique (type polystyrène ou polypropylène haute qualité) pour éviter toute dérive indésirable durant la phase de maintien.
Bruit d'alimentation : Ce composant est très sensible au bruit sur les rails de tension. Assurez-vous que les condensateurs de filtrage sont bien dimensionnés et placés.
Recommandations de Montage :
Support DIP24 : L'utilisation d'un support tulipe est impérative. Étant donné la complexité analogique et la rareté de ce composant, le support est essentiel pour éviter toute contrainte thermique lors de la soudure et permettre un remplacement facile en cas de besoin de recalibrage.
Layout du PCB : Le trajet du signal analogique doit être le plus court possible et protégé des plans numériques. Un blindage autour du condensateur de maintien est fortement recommandé pour éviter les interférences électromagnétiques.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La technologie de ce boîtier est extrêmement sensible aux courants de fuite de surface créés par les résidus de flux, ce qui pourrait provoquer une dérive de la tension maintenue.
