Le IMS1630P-45 (conçu par INMOS) est une mémoire vive statique (SRAM) haute performance de 64 Kbits, organisée en 64K x 1 bit. Ce composant est réputé pour son architecture optimisée et sa très grande rapidité, ce qui le rendait particulièrement prisé dans les systèmes informatiques nécessitant des accès mémoire ultra-rapides, tels que les stations de travail et les équipements graphiques de haut niveau des années 80.
Le suffixe "-45" indique un temps d'accès extrêmement rapide de 45 nanosecondes.

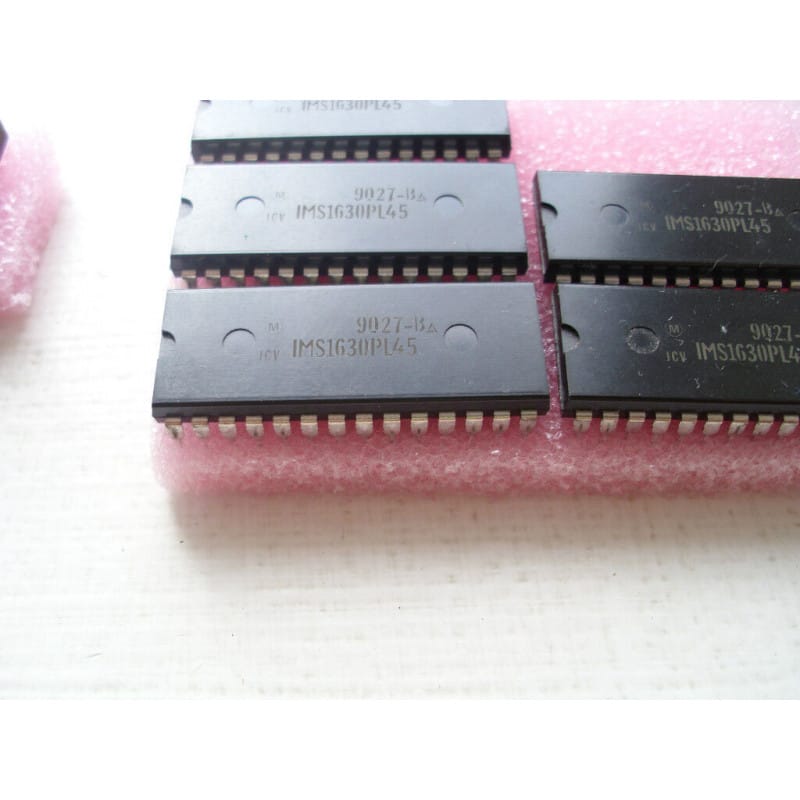

Proposé ici en composant d'origine authentique INMOS, neuf de stock d'époque (NOS) et au format DIP28 / DIL28.
Architecture : SRAM 64K x 1 bit.
Rapidité : Temps d'accès de 45 ns, idéal pour les architectures de cache ou de mémoire principale à haute performance.
Technologie CMOS INMOS : Bénéficie du savoir-faire d'INMOS en matière de conception de circuits haute performance (firme célèbre pour ses processeurs Transputer).
Diagnostic Express (Erreur de données ou accès mémoire lent) :
Intégrité du signal : Étant donné le temps d'accès de 45 ns, ce composant est très sensible à la qualité des signaux de contrôle (OE/WE). Vérifiez que les fronts de montée et de descente ne présentent pas de suroscillations importantes, ce qui pourrait provoquer des erreurs de lecture intermittentes.
Alimentation : La haute vitesse de commutation sollicite énormément le découplage local. Une chute de tension, même brève, lors d'un cycle de lecture peut corrompre la donnée lue.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est vivement recommandé. INMOS était une marque prestigieuse et ces composants sont devenus rares ; le support permet de préserver le composant lors des phases de test ou de remise en service de votre système.
Découplage : Un condensateur de 100 nF doit impérativement être placé au plus près de la broche VCC. C'est la condition sine qua non pour maintenir l'intégrité des données à cette fréquence de fonctionnement.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La sensibilité des entrées adressage/données rend le composant extrêmement réactif aux courants de fuite de surface créés par les résidus de flux.
