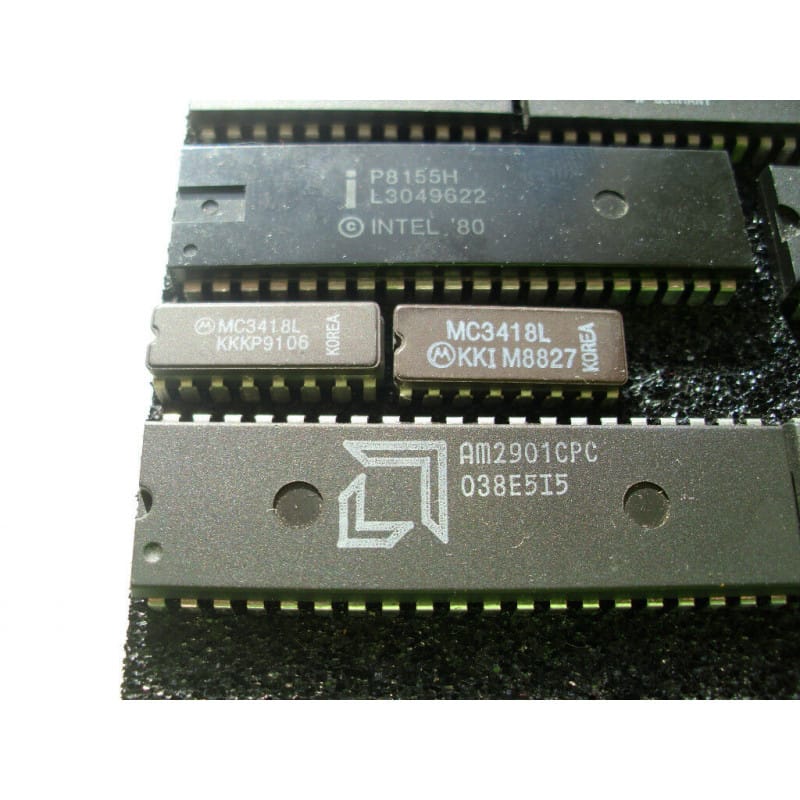

Le MC3418L (conçu par Motorola) est un circuit intégré de modulation Delta à pente variable en continu (CVSD - Continuously Variable Slope Delta). Ce composant spécialisé est utilisé pour la numérisation de la voix et la compression de données audio, très répandu dans les systèmes de communication vocale numérique sécurisés, les interphones numériques et les équipements de téléphonie spécialisés des années 80.
Proposé ici en composant d'origine authentique Motorola, neuf de stock d'époque (NOS) et au format DIP16 / DIL16 Céramique (CERDIP), offrant une excellente stabilité thermique et une protection accrue contre les contraintes environnementales.
Technologie CVSD : Permet une compression efficace du signal vocal avec une bonne qualité intelligible tout en minimisant la bande passante nécessaire pour la transmission numérique.
Fonctionnalité : Peut être configuré soit comme encodeur (pour numériser la voix), soit comme décodeur (pour restituer le signal analogique), ce qui le rend très flexible pour les systèmes full-duplex.
Boîtier Céramique (CERDIP) : Indique une fabrication de haute fiabilité, adaptée aux environnements industriels exigeants.
Diagnostic Express (Distorsion audio ou perte d'intelligibilité) :
Horloge de codage : Le fonctionnement du MC3418 dépend strictement de la fréquence d'horloge d'échantillonnage. Si la voix est distordue ou s'il y a un effet de repliement de spectre (aliasing), vérifiez la stabilité de votre horloge système et le filtrage passe-bas associé en sortie.
Composants de boucle : La qualité de la conversion repose sur les composants externes (résistances et condensateurs) entourant l'intégrateur de la boucle de contre-réaction. Utilisez des composants à faible tolérance pour garantir une réponse linéaire.
Recommandations de Montage :
Support DIP16 : L'utilisation d'un support tulipe est impérative. Ce type de composant analogique complexe est souvent le point focal d'une chaîne audio ; le support permet de procéder aux tests et ajustements de gain sans stresser les broches du boîtier céramique.
Découplage : Un condensateur de 100 nF est indispensable au plus près de la broche VCC. Le bruit numérique sur les rails d'alimentation dégrade rapidement le rapport signal/bruit du signal audio traité.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La technologie de ce composant le rend extrêmement sensible aux fuites de courant de surface sur le PCB, lesquelles peuvent introduire un bruit de fond audible ou des offsets de tension indésirables.
