Le CY7C401-10PC (conçu par Cypress Semiconductor) est une mémoire FIFO (First-In, First-Out) haute vitesse organisée en 64 x 4 bits. Ce composant est conçu pour le tamponnage de données asynchrones, permettant de résoudre les problèmes de différence de vitesse entre deux systèmes numériques ou de gérer le débit de flux de données sans perte d'information.
Le suffixe "-10" indique une version extrêmement rapide avec un temps d'accès de seulement 10 nanosecondes, optimisée pour les architectures de traitement de données à haut débit.

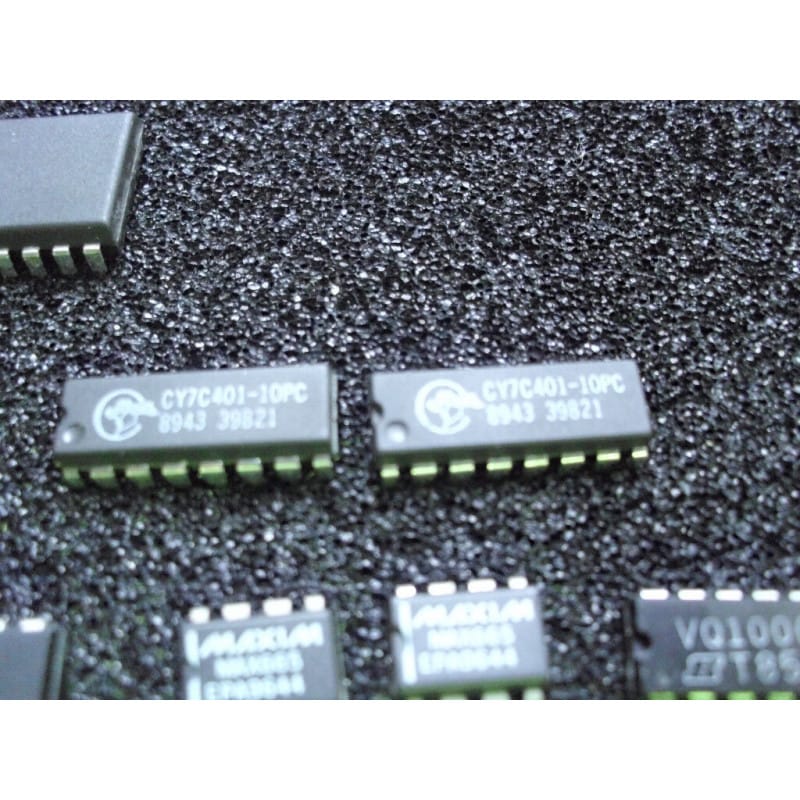

Proposé ici en composant d'origine authentique Cypress, neuf de stock d'époque (NOS) et au format DIP16 / DIL16.
Architecture FIFO : Tampon de 64 mots de 4 bits, idéal pour le lissage des flux de données et le découplage des bus.
Rapidité : Temps d'accès ultra-rapide de 10 ns, répondant aux exigences des systèmes numériques performants.
Technologie CMOS Cypress : Réputée pour sa fiabilité, sa haute immunité au bruit et sa très faible consommation d'énergie, même à haute fréquence.
Diagnostic Express (Perte de données ou erreur de synchronisation) :
Signaux de contrôle : La FIFO repose sur les entrées de décalage Shift In (SI) et Shift Out (SO). Une instabilité sur ces lignes de contrôle est la cause première des erreurs de lecture.
Flags de statut : Assurez-vous que les drapeaux Full (Plein) et Empty (Vide) sont correctement monitorés par votre logique système ; un débordement (overflow) ou une sous-lecture (underflow) rendra les données lues invalides.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est indispensable. Ce composant est souvent situé dans des zones de bus critiques ; le support permet une maintenance facile et protège le composant des contraintes de soudure.
Découplage : Un condensateur de 100 nF est impératif au plus près de la broche VCC. La commutation rapide des cellules mémoire génère des parasites haute fréquence qui, sans découplage local, peuvent corrompre les cycles de lecture.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La technologie haute vitesse de ce boîtier le rend très sensible aux résidus de flux qui peuvent créer des courants de fuite, perturbant les seuils logiques.
