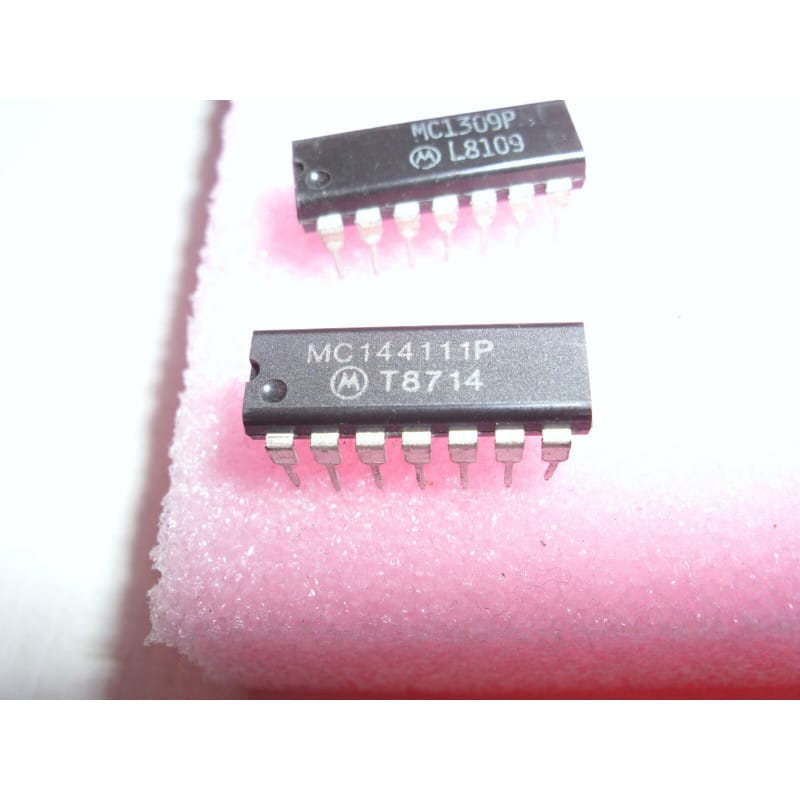

Circuit intégré monolithique CMOS MC144111P (marqué MC144111P / MC144111) d'origine MOTOROLA en boîtier traversant standard DIP-14 (DIL-14). Ce composant intègre quatre convertisseurs numérique-analogique (CNA / Quad DAC) indépendants de 6 bits (résolution 64 niveaux) pilotés par une interface série synchrone à 3 fils (Clock, Data, Enable). Développé principalement pour la commande de tensions continues de réglage électronique (synthèse de tension, accord de tuner à varicap, contrôle de volume, contraste et luminosité), il offre une consommation d'énergie extrêmement faible et une large plage de tension d'alimentation. Composant neuf d'origine (New Old Stock / stock d'atelier), conditionné sous protection antistatique ESD pour la maintenance, la réparation de téléviseurs, moniteurs et récepteurs radio vintage ou la réalisation de montages à microcontrôleur.
Quatre Convertisseurs Intégrés : Permet de générer quatre tensions de commande analogiques indépendantes avec un seul circuit intégré compact en boîtier 14 broches.
Interface Série 3 Fils Économique : Réduit drastiquement le nombre de lignes d'entrées/sorties requises sur le microcontrôleur ou microprocesseur de commande par rapport à un bus parallèle.
Large Plage d'Alimentation jusqu'à 15 V : Grande souplesse d'utilisation permettant une excursion de tension analogique étendue (idéale pour polariser directement des diodes varicap ou des étages de régulation).
Consommation Négligeable : Technologie CMOS à haute impédance garantissant un échauffement nul et une excellente stabilité des niveaux de tension en sortie.
Origine Motorola Authentique : Haute fiabilité et respect strict des timings logiques pour les cartes électroniques des années 80 et 90.
Étage de commande de réglages analogiques dans les téléviseurs couleur, magnétoscopes et moniteurs CRT (contrôle de volume, luminosité, contraste, saturation des couleurs).
Systèmes d'accord électronique de syntoniseurs (synthèse de tension pour tuners TV / FM à diodes à capacité variable / varicap).
Génération de tensions de référence programmables, alimentations de laboratoire télécommandées et circuits de polarisation d'étages HF/BF.
Interfaçage analogique pour micro-ordinateurs rétro et cartes à microcontrôleurs (PIC, AVR, 8051, Arduino).
Remplacement standard et direct de circuits DAC de la série MC144111 défaillants.
Support DIP : L'utilisation d'un support tulipe DIP-14 (largeur 7,62 mm / 300 mils) est recommandée pour préserver les pistes du circuit imprimé et simplifier d'éventuels remplacements ultérieurs.
Précautions de Soudure : En cas d'implantation directe sur PCB, employer un fer thermorégulé réglé entre 320°C et 350°C en limitant le contact à moins de trois secondes par broche.
Filtrage des Sorties : Pour obtenir une tension continue parfaitement lisse exempte de bruit de commutation, prévoir un filtrage RC passif adapté sur chaque sortie analogique selon la bande passante souhaitée.
Protection ESD : Manipuler impérativement le circuit sur un plan de travail antistatique relié à la terre (les entrées CMOS haute impédance étant sensibles à l'électricité statique).
Composants Électroniques Actifs / Circuit intégré quadruple DAC 6 bits MOTOROLA MC144111P MC 144111 P boîtier DIP-14 neuf.
