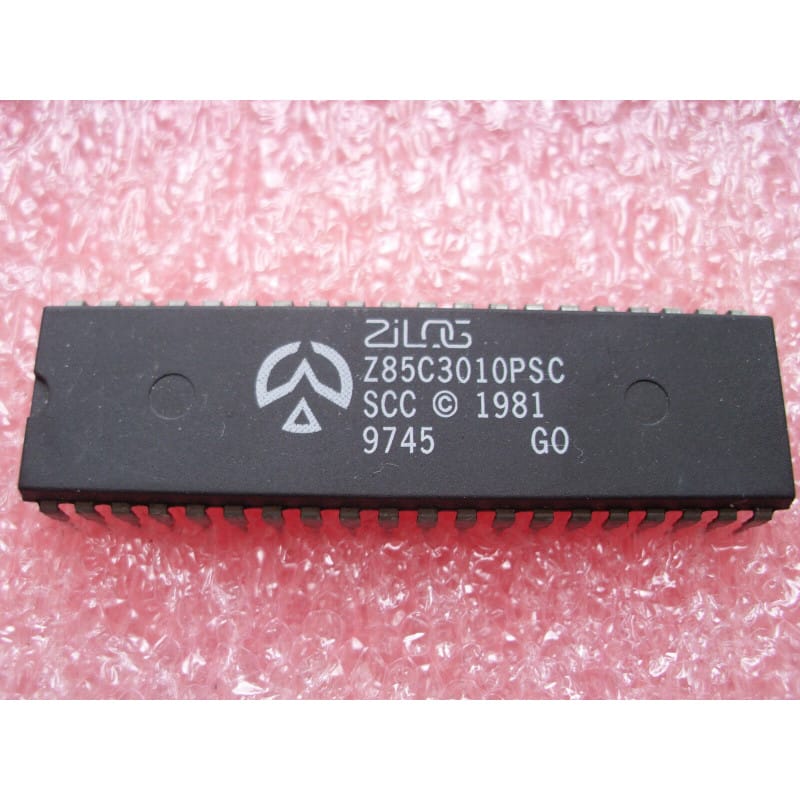

Le Z85C3010PSC (conçu par Zilog) est un contrôleur de communication série multiprotocole (SCC - Serial Communications Controller) haute performance, évolution CMOS du célèbre Z8530. Il est conçu pour gérer deux canaux de communication série indépendants, supportant une large variété de protocoles (tels que SDLC, HDLC, Bisync ou asynchrone), et est optimisé pour les systèmes utilisant les bus de microprocesseurs Z80 ou d'autres architectures 8/16 bits.
Le suffixe "-10" indique une version cadencée à 10 MHz, offrant une grande vitesse de traitement pour les interfaces série rapides.
Proposé ici en composant d'origine authentique Zilog, neuf de stock d'époque (NOS) et au format DIP40 / DIL40.
Architecture Double Canal : Gère deux canaux série indépendants simultanément, permettant une grande densité d'intégration dans les systèmes de communication.
Flexibilité Protocolaire : Supporte nativement les protocoles orientés bits et caractères, faisant de lui un standard pour les terminaux et les contrôleurs réseau des années 90.
Technologie Zilog CMOS : Assure une excellente immunité au bruit et une faible consommation par rapport à la version NMOS originale, tout en conservant une compatibilité logicielle totale.
Diagnostic Express (Absence de communication / Erreur de trame) :
Horloges de baud rate : Le Z85C30 est très exigeant sur la précision des horloges Rx/Tx. Si vous utilisez des générateurs de fréquence externes, vérifiez l'absence de gigue (jitter).
Séquence de Reset : Ce contrôleur possède une routine d'initialisation complexe. Un échec de communication au démarrage est presque toujours dû à un accès incorrect aux registres de mode lors de la configuration initiale.
Recommandations de Montage :
Support DIP40 : L'usage d'un support tulipe est impératif. Ce composant est souvent le "cerveau" des communications sur vos cartes anciennes ; le support permet de sécuriser le remplacement sans risque pour le PCB.
Découplage : Placez des condensateurs de découplage (100 nF) au plus près de la broche VCC. La gestion simultanée de deux canaux série à haute fréquence génère des appels de courant qui peuvent déstabiliser le bus si le découplage est insuffisant.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure pour éliminer les résidus de flux. La haute densité des broches sur ce boîtier DIP40 rend les ponts de flux conducteurs particulièrement dangereux pour les signaux série sensibles.
