Le CA3100E (conçu par le fabricant Harris) est un amplificateur opérationnel à large bande (High Slew Rate), capable d'atteindre une fréquence de gain unité de 38 MHz. Il est conçu pour les applications nécessitant une réponse rapide, telles que le traitement vidéo, les amplificateurs de signaux rapides ou les filtres actifs à haute fréquence.

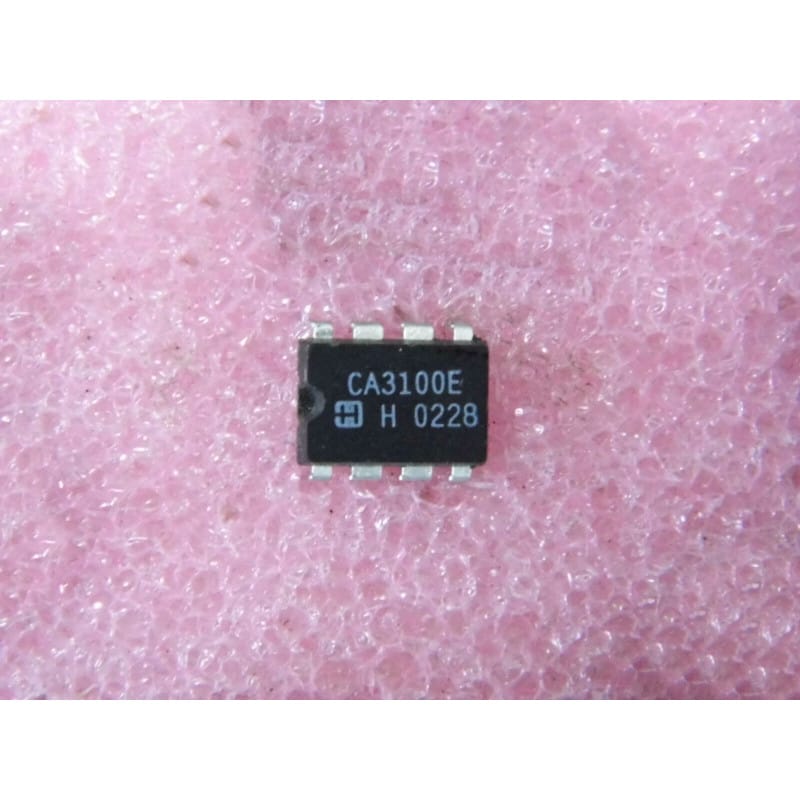

Proposés ici en un lot de 2 composants d'origine authentique Harris, neufs de stock d'époque (NOS) et au format DIP8 / DIL8.
Vitesse de balayage (Slew Rate) élevée : Typiquement 70 V/µs, ce qui en fait un composant de choix pour le traitement de signaux analogiques rapides.
Large Bande : Bande passante de 38 MHz, idéale pour les applications vidéo et les chaînes de transmission RF de précision.
Fiabilité Harris : Composant standard pour les concepteurs de systèmes analogiques exigeants, apprécié pour sa stabilité dans les montages à gain élevé.
Diagnostic Express (Oscillations ou instabilité) :
Compensation : Le CA3100 nécessite souvent une compensation externe pour rester stable dans certaines configurations de gain. Si votre montage oscille, vérifiez la valeur du condensateur de compensation connecté aux broches dédiées.
Découplage : En raison de sa bande passante très large, le découplage des alimentations est critique. Utilisez des condensateurs céramiques de 100 nF au plus proche des broches Vcc/Vee, couplés à des condensateurs électrolytiques de filtrage, pour éviter les oscillations parasites dues à l'inductance des pistes.
Recommandations de Montage :
Support DIP8 : L'utilisation d'un support tulipe est vivement recommandée. Étant donné les performances en haute fréquence du CA3100, la capacité parasite d'un support tulipe est généralement plus faible et plus prévisible que celle d'un support lyre, et cela facilitera vos tests de configuration.
Soudure : Utilisez votre station de soudage réglée entre 340 et 360 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La haute fréquence de ce composant rend le circuit extrêmement sensible à toute contamination de surface (flux, humidité) qui pourrait dégrader la bande passante ou induire des instabilités.
