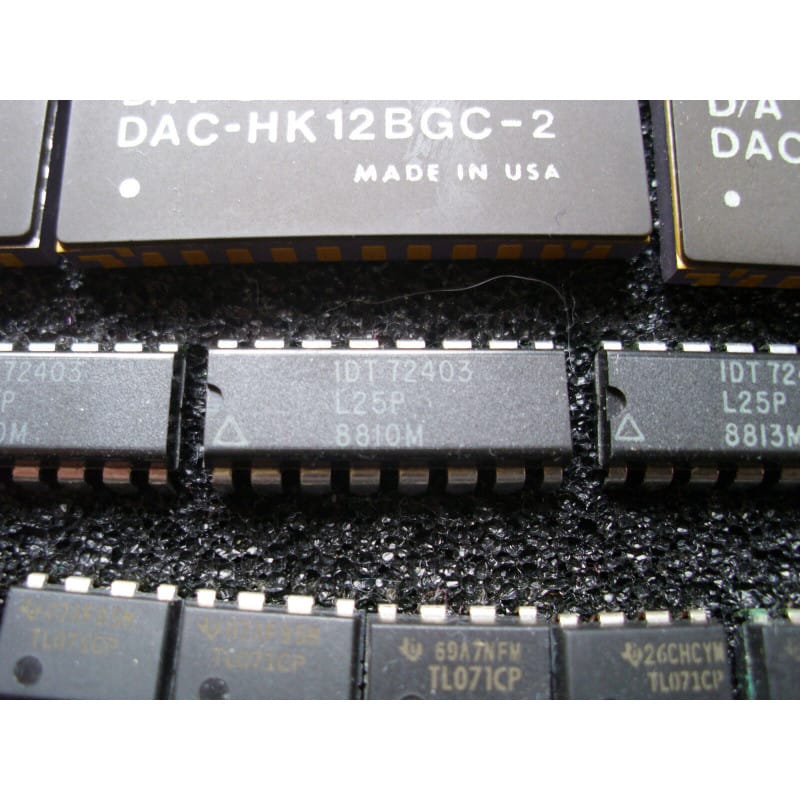

Le IDT72403L25P (conçu par Integrated Device Technology - IDT) est une mémoire FIFO (First-In, First-Out) de haute performance, organisée en 64 x 4 bits. Ce composant est conçu pour assurer le tamponnage (buffering) de données entre deux systèmes fonctionnant à des vitesses différentes ou pour synchroniser des flux de données asynchrones dans des architectures numériques complexes.
Le suffixe "L25P" indique une version "Low power" avec un temps d'accès rapide de 25 nanosecondes, optimisée pour les systèmes traitant des données à haute cadence.
Proposé ici en composant d'origine authentique IDT, neuf de stock d'époque (NOS) et au format DIP16 / DIL16.
Architecture FIFO : Mémoire tampon de 64 mots de 4 bits, idéale pour le lissage de flux de données (data rate matching) entre interfaces.
Rapidité : Temps d'accès de 25 ns, permettant une intégration dans des systèmes à haut débit sans goulot d'étranglement.
Technologie CMOS : Assure une haute immunité au bruit et une faible consommation, caractéristique des composants IDT haute performance.
Diagnostic Express (Perte de données ou erreur de cadencement) :
Signaux de contrôle : La FIFO repose sur les signaux Shift In (SI) et Shift Out (SO). Une erreur dans la gestion de ces signaux ou dans les drapeaux de statut (Full/Empty) est la cause la plus fréquente d'échec de communication.
Alimentation : Bien que basse consommation, ce composant est sensible aux pics de courant lors des cycles de lecture/écriture simultanés. Assurez-vous que le découplage est robuste.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est indispensable. La FIFO est souvent placée dans des zones critiques du bus de données ; le support permet de préserver le composant lors des phases de test ou de mise au point logicielle.
Découplage : Un condensateur de 100 nF est impératif au plus près de la broche VCC. La commutation rapide des cellules mémoire génère des bruits qu'il faut éliminer localement.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure pour éliminer les résidus de flux. Sur un boîtier aussi dense, tout résidu conducteur peut perturber les niveaux logiques de commande.
