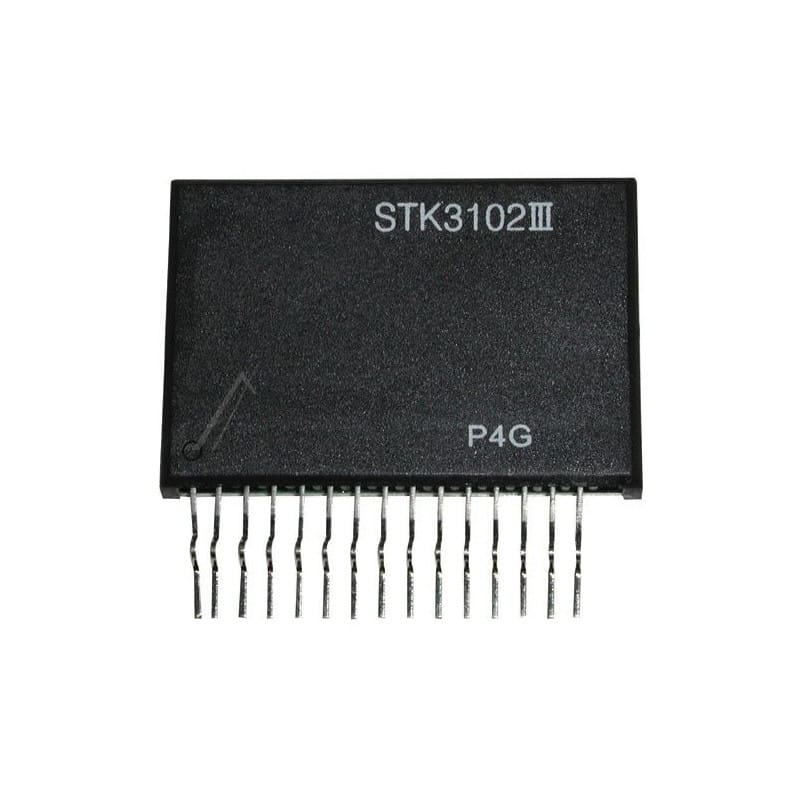

Le STK3102-III est un circuit intégré hybride de classe A, conçu par Sanyo, utilisé principalement comme étage d'amplification de tension (pré-driver) de haute précision dans les amplificateurs audio haute fidélité (Hi-Fi) et les récepteurs haut de gamme des années 80 et 90. Contrairement aux amplificateurs de puissance classiques, ce module hybride est réputé pour son excellente linéarité et sa faible distorsion harmonique, servant souvent de pilote pour des étages de sortie à transistors discrets.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS).
Topologie Hybride : Intègre des transistors de précision appariés sur un substrat céramique, garantissant un équilibre thermique et électrique supérieur aux solutions discrètes.
Qualité Audio : Conçu pour une reproduction sonore haute fidélité, offrant une grande stabilité de gain et une bande passante étendue.
Fiabilité Sanyo : Composant standard des chaînes Hi-Fi de renom (Technics, Pioneer, Sony, etc.), apprécié pour sa durabilité si les conditions de refroidissement sont respectées.
Diagnostic Express (Distorsion ou absence de son sur un canal) :
Tensions d'alimentation : Le STK3102-III nécessite une alimentation symétrique stable. Vérifiez la présence et l'équilibre des tensions positives et négatives sur les broches d'alimentation. Un déséquilibre peut provoquer une saturation asymétrique ou une mise en protection.
Couplage : Si vous détectez une composante continue (offset) en sortie de votre étage de puissance, vérifiez les condensateurs de couplage reliés aux entrées du STK, car une fuite de courant continu peut endommager l'étage de sortie.
Recommandations de Montage :
Dissipation Thermique : Le montage sur un radiateur est obligatoire. Même s'il s'agit d'un "pré-driver", ce module dissipe une chaleur non négligeable. Utilisez une pâte thermique neuve de haute qualité lors de la fixation.
Soudure : Utilisez votre station de soudage réglée entre 340 et 360 degrés maximum. En raison de la taille des pattes et de la densité thermique du boîtier, une soudure propre et rapide est nécessaire pour éviter d'endommager les connexions internes.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif pour éliminer toute trace de flux, évitant ainsi les risques de fuites de courant entre les broches haute impédance.
