Le ICL7135CPI est un convertisseur analogique-numérique (A/N) de précision haute résolution, conçu par Intersil. Avec sa capacité de 4½ digits (soit un comptage jusqu'à 19 999), ce circuit est devenu un standard incontournable dans la conception de voltmètres numériques (DVM), de thermomètres de précision et de systèmes d'acquisition de données industriels basés sur une sortie BCD (Binary Coded Decimal) multiplexée.

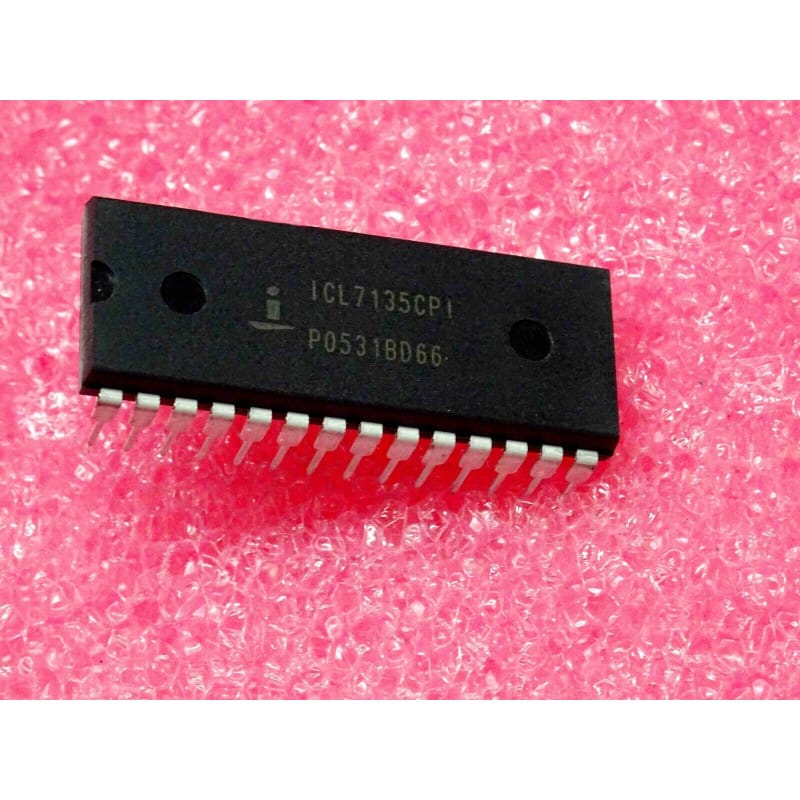

Proposé ici en composant d'origine authentique Intersil, neuf de stock d'époque (NOS) et au format DIP28 / DIL28.
Haute Résolution : Résolution de 4½ digits (±20 000 points), offrant une précision supérieure aux convertisseurs 3½ digits classiques.
Sortie BCD : Fournit une sortie BCD multiplexée, facilitant l'interfaçage direct avec des décodeurs 7 segments ou des microcontrôleurs pour l'affichage numérique.
Technologie Intégration : Utilise la conversion à double rampe (dual-slope), offrant une excellente réjection des bruits de ligne et une grande stabilité thermique.
Diagnostic Express (Incohérence des mesures ou lecture instable) :
Référence de tension : La précision du ICL7135 est totalement dépendante de la stabilité de la référence de tension externe. Utilisez une référence à faible dérive thermique.
Horloge : Vérifiez la fréquence de l'oscillateur externe. Une dérive dans la base de temps affectera directement la précision de la conversion de rampe.
Capacités d'intégration : Utilisez des condensateurs de haute qualité (type polypropylène ou mylar) pour l'intégrateur et le circuit de référence. La moindre fuite ou absorption diélectrique dans ces composants provoquera des erreurs de linéarité significatives.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif. Ce composant est souvent le cœur d'un instrument de mesure ; le support permet un remplacement aisé pour recalibrage ou maintenance sans stress thermique pour le circuit.
Layout du PCB : Le ICL7135 est très sensible aux bruits digitaux. Séparez rigoureusement les chemins de retour de masse analogique et numérique. Un plan de masse soigné est indispensable pour maintenir la résolution de 4½ digits.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La haute impédance des entrées analogiques rend le composant extrêmement sensible aux courants de fuite de surface causés par les résidus de flux.
